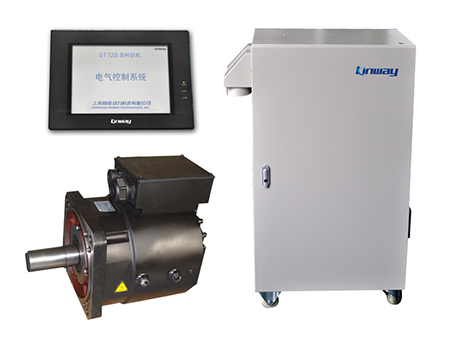

RS3000高速節能型劍桿織機電控系統提供包含以32位CPU為核心的織機主控器、超級馬達（油冷伺服電機直驅）、電子卷取送經在內的整套全伺服電控系統。系統采用模塊化設計，工業總線實時通訊, 自動化程度高,安裝維護極其便利。
我們保證在24小時之內提供專業的產品咨詢、詳細的技術資料及由電氣專業人員提供合理的 設計方案。對您所要求的產品進行統一、合理報價。我們隨時歡迎您的考察。
銷售熱線：13387579833
售前咨詢：027-84777246RS3000高速節能型劍桿織機電控系統提供包含以32位CPU為核心的織機主控器、超級馬達（油冷伺服電機直驅）、電子卷取送經在內的整套全伺服電控系統。系統采用模塊化設計，工業總線實時通訊, 自動化程度高,安裝維護極其便利。
● 核心部件自主研發；
● 高速劍桿織機車速在500rmp至650rmp（幅寬1.9m-2.3m)；
● 主軸伺服系統（主傳動和找緯）、卷送伺服系統（恒張力控制）；
● 高速步進選色（最大8色）、步進絞邊（左右）、數字式探緯；
● 高速電子多臂驅動系統；
● 斷緯、斷經自動找緯，織機零位自動校正；
● 實現變車速、變緯密織造的需求；
● 10寸觸摸屏（參數設置、故障診斷、花型編輯等）；
● 電控箱全封閉自然冷卻；
● 主軸伺服電機系統、恒張力卷送伺服系統。
| 主要電氣配置 | ||
| 機構 | 配置 | 規格 |
| 主軸傳動 | 液冷伺服電機驅動 | 11KW/峰值400NM、380V |
| 卷取送經 | 恒張力專用伺服電機驅動 | 1.5KW/額定7.16NM、380V(帶抱閘） |
| 找緯 | 主軸伺服電機找緯功能 | 由主軸電機完成 |
| 花型控制 | 電子多臂機驅動 | 兼容史陶比爾、常紡電子多臂 |
| 選緯機構 | 8色電子選緯器（驅動高速步進電機） | 可驅動DC24V步進電機 |
| 絞邊機 | 左右電子絞邊器（驅動高速步進電機） | 可驅動DC48V步進電機 |
| 剪刀 | 左右電子剪刀器（驅動高速步進電機） | 可驅動DC24V步進電機 |
| 吸風風機 | 程序控制啟停 | 匹配380V異步電機 |
| 油泵 | 程序控制啟停 | 匹配380V異步電機 |
