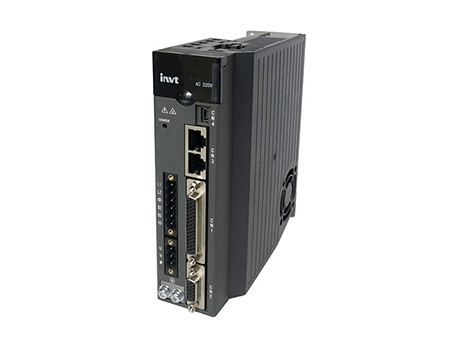

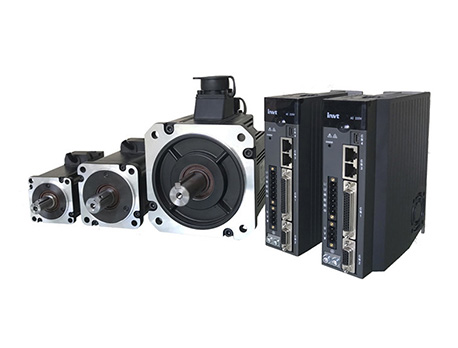

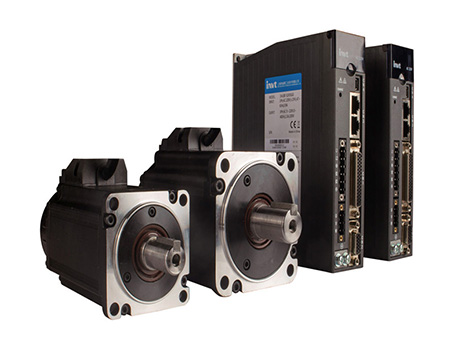

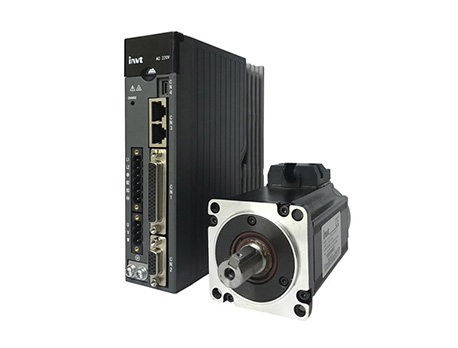

DA180系列基礎型交流伺服驅動器是英威騰新一代精簡版單軸伺服產品，既保留了DA200高性能交流伺服驅動器的主要功能和優點，又極大地降低了體積。
DA180以實用為導向，回歸制造本源，妥貼響應您的需求，擴展無憂。對于通用設備簡易化和網絡化，提供高效、有競爭力的解決方案。
DA180-N總線型交流伺服系統是英威騰推出的基于EtherCAT通訊協議的基礎版總線型單軸伺服產品，以實用為導向，在追求簡潔的同時，仍然保持了伺服系統所具有的高響應、高轉矩等特性，并具有體量小、環境要求低、性價比高的特點。
我們保證在24小時之內提供專業的產品咨詢、詳細的技術資料及由電氣專業人員提供合理的 設計方案。對您所要求的產品進行統一、合理報價。我們隨時歡迎您的考察。
銷售熱線：13387579833
售前咨詢：027-84777246DA180系列基礎型交流伺服驅動器是英威騰新一代精簡版單軸伺服產品，既保留了DA200高性能交流伺服驅動器的主要功能和優點，又極大地降低了體積。
DA180以實用為導向，回歸制造本源，妥貼響應您的需求，擴展無憂。對于通用設備簡易化和網絡化，提供高效、有競爭力的解決方案。
DA180-N總線型交流伺服系統是英威騰推出的基于EtherCAT通訊協議的基礎版總線型單軸伺服產品，以實用為導向，在追求簡潔的同時，仍然保持了伺服系統所具有的高響應、高轉矩等特性，并具有體量小、環境要求低、性價比高的特點。
* 響應頻率2.0kHz，高動態響應
* 3倍過載能力，澎湃動力
* 內部多點位位置，原點回歸，無憂控制
* 支持Modbus、CANopen、EtherCAT現場總線技術
* 低頻抑振、擾動抑制、摩擦轉矩補償、自動/手動陷波濾波器，有效抑振
* 負載慣量自動識別，簡單的增益調整，小型輕量，想你所想
| DA180系列伺服驅動器（100W~2kW） | ||||
| 規 格 | 說 明 | |||
| 電 源 | 220V系統輸入電壓 | 1PH，AC 220V(±15%)，47～63Hz | ||
| 端 口 | 控制信號 | 輸入 | 10路輸入（功能可通過相關參數配置） | |
| 輸出 | 4路輸出（功能可通過相關參數設置） | |||
| 模擬量 | 輸入 | 2路12bit模擬量輸入 | ||
| 脈沖信號 | 輸入 | 1組輸入（方式：差分或者集電極開路） | ||
| 輸出 | 1組輸出（方式：差分輸出（A+, A-; B+, B-; Z+, Z-）） | |||
| 第二編碼器 | 輸入 | 增量編碼器接口（光柵尺） | ||
| 通信功能 | USB | 1:1通信上位機軟件（標配） | ||
| RS485 | 1:n通信（標配） | |||
| CANopen | 1:n通信（標配） | |||
| 控制模式 | 1、位置控制；2、速度控制；3、轉矩控制；4、位置/速度模式切換；5、速度/轉矩模式切換； 6、位置/轉矩模式切換；7、CANopen模式；8、EtherCAT模式 |
|||
| 功 能 | 位置控制 | 控制輸入 | 1、滯留脈沖清零；2、指令脈沖輸入禁止；3、電子齒輪比切換；4、制振控制切換等 | |
| 控制輸出 | 定位完成輸出等 | |||
| 脈沖輸入 | 最大脈沖輸入頻率 | 光電耦合：差分輸入4Mpps，集電極開路輸入200kpps | ||
| 脈沖輸入方式 | 1、脈沖+方向；2、CW+CCW；3、正交編碼 | |||
| 電子齒輪 | 1/10000~1000倍 | |||
| 濾波器 | 1、指令平滑濾波器；2、FIR濾波器 | |||
| 模擬量輸入 | 轉矩限制 | 可單獨進行順/逆時針?lè)较虻霓D(zhuǎn)矩限制 | ||
| 制振控制 | 能抑制5~200Hz的前端振動及整機振動 | |||
| 脈沖輸出 | 1、可進行編碼器分辨率以下的任意分頻設定；2、具有B相取反功能 | |||
| 速度控制 | 控制輸入 | 1、內部指令速度選擇1；2、內部指令速度選擇2；3、內部指令速度選擇3；4、零速鉗位等 | ||
| 控制輸出 | 速度到達等 | |||
| 模擬量輸入 | 速度指令輸入 | 可根據模擬量電壓DC±10V進行相關設定后為速度指令輸入 | ||
| 轉矩限制輸入 | 可單獨進行順/逆時針?lè)较虻霓D(zhuǎn)矩限制 | |||
| 內部速度指令 | 可根據外部控制輸入進行切換內部8段速度 | |||
| 速度指令加減速調整 | 可單獨設定加減速時間，也可進行S曲線加減速設定 | |||
| 零速鉗位 | 模擬量輸入速度指令的一次延時濾波器 | |||
| 速度指令濾波器 | 能對外圍干擾等進行零漂抑制 | |||
| 轉矩控制 | 控制輸入 | 零速鉗位輸入等 | ||
| 控制輸出 | 速度到達等 | |||
| 模擬量輸入 | 轉矩指令輸入 | 模擬量轉矩指令輸入，可根據模擬量電壓進行增益和極性設定 | ||
| 速度限制輸入 | 可進行模擬量速度限制 | |||
| 速度限制 | 通過參數可設定速度限制 | |||
| 轉矩指令濾波器 | 模擬量輸入轉矩指令的一次延時濾波器 | |||
| 轉矩指令零漂抑制 | 能對外圍干擾等進行零漂抑制 | |||
| 內部位置規劃 | 規劃點數 | 可進行128點內部位置規劃設定，可通信控制定位 | ||
| 路徑設定 | 1、位置；2、速度；3、加速時間；4、減速時間；5、停止定時器；6、各種狀態輸出；7、運行模式 | |||
| 原點回歸 | 1、LS信號；2、Z相信號；3、LS信號+Z相信號；4、力矩限制信號 | |||
|
驅動器系列功率及機箱劃分 |
|||||
|
型 號 |
輸 入 |
輸 出 |
機箱體積 |
||
|
電壓（V） |
額定電流（A） |
功率（kW） |
額定電流（A） |
||
|
DA180-S1R3□G0 |
單相220 |
0.9 |
0.1 |
1.3 |
A |
|
DA180-S1R8□G0 |
單相220 |
1.8 |
0.2 |
1.8 |
A |
|
DA180-S2R8□G0 |
單相220 |
3.6 |
0.4 |
2.8 |
A |
|
DA180-S4R5□G0 |
單相220 |
6.8 |
0.75 |
4.5 |
B |
|
DA180-S5R0□G0 |
單相220 |
9.1 |
1.0 |
5 |
B |
|
DA180-S7R6□G0 |
三相220 |
5.6 |
1.50 |
7.60 |
C |
|
DA180-S010□G0 |
三相220 |
7.5 |
2.0 |
10.0 |
C |
|
驅動器尺寸 |
|||||||
|
驅動器體積 |
驅動器型號 |
外形尺寸 |
安裝尺寸 |
安裝孔徑 |
|||
|
H(mm) |
W(mm) |
D(mm) |
A(mm) |
B(mm) |
|||
|
A |
DA180-S1R3□G0 |
160 |
42 |
141 |
32 |
150 |
M4(Φ5) |
|
DA180-S1R8□G0 |
|||||||
|
DA180-S2R8□G0 |
|||||||
|
B |
DA180-S4R5□G0 |
160 |
50 |
141 |
40 |
150 |
M4(Φ5) |
|
DA180-S5R0□G0 |
|||||||
|
C |
DA180-S7R6□G0 |
170 |
68 |
180 |
54 |
161 |
M4(Φ5) |
|
DA180-S010□G0 |
|||||||
| 名稱 | 格式 | 下載 |
|---|---|---|
| DA300和DA180伺服通用CANopen配置EDS文件 | RAR | 點擊下載 |
| DA180系列伺服EtherCAT資料中文版_技術指南及XML文件 | RAR | 點擊下載 |
| DA180伺服驅動器說明書英文版 | 點擊下載 | |
| DA180系列基礎型交流伺服系統說明書 | 點擊下載 | |
| DA180系列基礎型交流伺服驅動器選型手冊英文版 | 點擊下載 | |
| DA180系列基礎型伺服系統選型手冊 | 點擊下載 |
