1. 高性能、更出色
* 極速響應：響應頻率高達3.0kHz；
* 極精控制：配套23位高分辨率編碼器，分辨率達到0.15角秒，定位更精準；
* 更豐富的通訊接口：支持Modbus、CANopen、EtherCAT等總線通訊協議；
* 全閉環控制，直線電機控制，極靈活的內部位置控制；
* 更多硬件保護；
* 支持更多電機和編碼器協議；
* 外形更輕巧，顏值更出色；
* 使用更簡便，支持標準STO。
2. 多功能、更強大
* 電子凸輪、龍門同步、低頻抑振、中頻抑振、全閉環抑振、自動/手動陷波濾波器、速度觀測器、擾動抑制、摩擦轉矩補償。
3. 智能化、更出眾
* 負載慣量識別、簡便的增益調整及增益切換、易用操作軟件。
我們保證在24小時之內提供專業的產品咨詢、詳細的技術資料及由電氣專業人員提供合理的 設計方案。對您所要求的產品進行統一、合理報價。我們隨時歡迎您的考察。
銷售熱線：13387579833

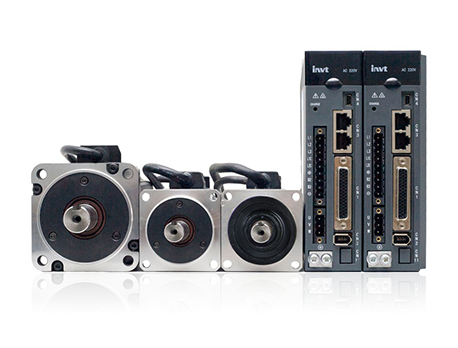

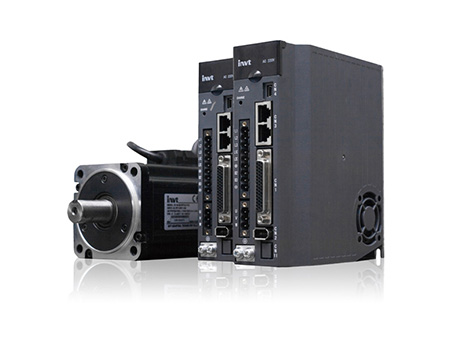

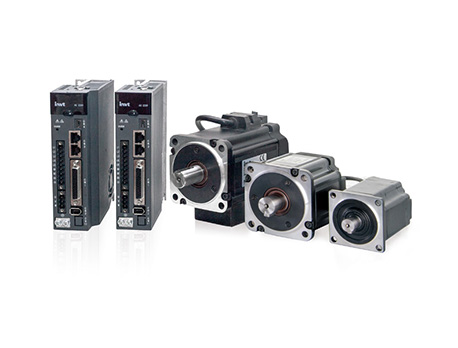

售前咨詢：027-84777246英威騰DA300智能交流伺服驅動器(100W-2kW) 為工業運動控制設備帶來高響應、高精度、高效率的智慧型選擇，以卓越的驅動性能幫助裝備制造業提升價值與效率，廣泛應用于機器人、半導體制造、3C加工設備、電子制造、機床工具、激光設備、電池設備、木工機械等通用機械，尤其適用于機器人、LED分光機、高速鉆攻中心、經編機、雕銑機、車銑復合、伺服刀架等要求絕對值位置且高剛性的現場。
1. 高性能、更出色
* 極速響應：響應頻率高達3.0kHz；
* 極精控制：配套23位高分辨率編碼器，分辨率達到0.15角秒，定位更精準；
* 更豐富的通訊接口：支持Modbus、CANopen、EtherCAT等總線通訊協議；
* 全閉環控制，直線電機控制，極靈活的內部位置控制；
* 更多硬件保護；
* 支持更多電機和編碼器協議；
* 外形更輕巧，顏值更出色；
* 使用更簡便，支持標準STO。
2. 多功能、更強大
* 電子凸輪、龍門同步、低頻抑振、中頻抑振、全閉環抑振、自動/手動陷波濾波器、速度觀測器、擾動抑制、摩擦轉矩補償。
3. 智能化、更出眾
* 負載慣量識別、簡便的增益調整及增益切換、易用操作軟件。
| 驅動器系列功率及機箱劃分 | |||||||||||||||||||||||||||||
|
型 號 |
輸 入 |
輸 出 |
機箱體積 | ||||||||||||||||||||||||||
|
電壓（V） |
額定電流（A） |
功率（kW） |
額定電流（A） |
||||||||||||||||||||||||||
|
SV-DA300-0R1-2 |
單相/三相 220 |
0.9/0.4 |
0.1 |
1.3 |
A |
||||||||||||||||||||||||
|
SV-DA300-0R2-2 |
單相/三相 220 |
1.8/0.8 |
0.2 |
1.8 |
A |
||||||||||||||||||||||||
|
SV-DA300-0R4-2 |
單相/三相 220 |
3.6/1.5 |
0.4 |
2.8 |
A |
||||||||||||||||||||||||
|
SV-DA300-0R7-2 |
單相/三相 220 |
6.8/2.8 |
0.75 |
5.2 |
B |
||||||||||||||||||||||||
|
SV-DA300-1R0-2 |
單相/三相 220 |
9.1/3.7 |
1.0 |
6 |
B |
||||||||||||||||||||||||
|
SV-DA300-1R5-2 |
三相 220 |
5.6 |
1.5 |
7.6 |
C |
||||||||||||||||||||||||
|
SV-DA300-2R0-2 |
三相 220 |
7.5 |
2 |
10 |
C |
||||||||||||||||||||||||
|
驅動器尺寸表 |
|||||||||||||||||||||||||||
|
驅動器體積 |
驅動器型號 |
外形尺寸 |
安裝尺寸 |
安裝孔徑 |
|||||||||||||||||||||||
|
H(mm) |
W(mm) |
D(mm) |
A(mm) |
B(mm) |
|||||||||||||||||||||||
|
A |
SV-DA300-0R1-2 |
160 |
42 |
141 |
32 |
150 |
M4(Φ5) |
||||||||||||||||||||
|
SV-DA300-0R2-2 |
|||||||||||||||||||||||||||
|
SV-DA300-0R4-2 |
|||||||||||||||||||||||||||
|
B |
SV-DA300-0R7-2 |
160 |
50 |
141 |
40 |
150 |
M4(Φ5) |
||||||||||||||||||||
|
SV-DA300-1R0-2 |
|||||||||||||||||||||||||||
|
C |
SV-DA300-1R5-2 |
170 |
67 |
180 |
54 |
162 |
M4(Φ5) |
||||||||||||||||||||
|
SV-DA300-2R0-2 |
|||||||||||||||||||||||||||
| DA300系列伺服驅動器（100W~2kW）技術參數 | |||||||||||||||||||||||||||||
| 規 格 | 說 明 | ||||||||||||||||||||||||||||
| 電 源 | 220V系統輸入電壓 | 1PH/3PH，AC 220V(±15%)，47～63Hz | |||||||||||||||||||||||||||
| 端 口 | 控制信號 | 輸入 | 標準型、脈沖型及CANopen總線型為8路輸入，EtherCAT總線型為7路輸入 （功能可通過相關參數配置） |
||||||||||||||||||||||||||
| 輸出 | 標準型、脈沖型及CANopen總線型為6路輸出，EtherCAT總線型為4路輸出 （功能可通過相關參數配置） |
||||||||||||||||||||||||||||
| 模擬量 | 輸入 | 標準型2路輸入（1路12bit、1路16bit模擬量輸入）非標準型2路輸入（2路12bit模擬量輸入） | |||||||||||||||||||||||||||
| 輸出 | 2路輸出（模擬量監視輸出） | ||||||||||||||||||||||||||||
| 脈沖信號 | 輸入 | 1路輸入（方式：差分或者集電極開路） | |||||||||||||||||||||||||||
| 輸出 | 1路輸出（方式：差分輸出（A+, A-; B+, B-; Z+, Z-）） | ||||||||||||||||||||||||||||
| 第二編碼器 | 輸入 | 增量編碼器接口（光柵尺）、串行通信接口 | |||||||||||||||||||||||||||
| 通信功能 | USB | 1:1通信上位機軟件（標配） | |||||||||||||||||||||||||||
| RS485 | 1:n通信（標配） | ||||||||||||||||||||||||||||
| CANopen | 1:n通信（選配） | ||||||||||||||||||||||||||||
| EtherCAT | 1:n通信（選配） | ||||||||||||||||||||||||||||
| 安全端子 | STO | Safe Torque Off（符合最新歐洲安全標準）(選配) | |||||||||||||||||||||||||||
| 控制模式 | 1、位置控制；2、速度控制；3、轉矩控制；4、位置/速度模式切換；5、速度/轉矩模式切換； 6、位置/轉矩模式切換；7、全閉環控制；8、CANopen模式；9、EtherCAT模式 |
||||||||||||||||||||||||||||
| 功 能 | 位置控制 | 控制輸入 | 1、滯留脈沖清零；2、指令脈沖輸入禁止；3、電子齒輪比切換；4、制振控制切換等 | ||||||||||||||||||||||||||
| 控制輸出 | 定位完成輸出等 | ||||||||||||||||||||||||||||
| 脈沖輸入 | 最大脈沖輸入頻率 | 光電耦合：差分輸入4Mpps，集電極開路輸入200kpps | |||||||||||||||||||||||||||
| 脈沖輸入方式 | 1、脈沖+方向；2、CW+CCW；3、正交編碼 | ||||||||||||||||||||||||||||
| 電子齒輪 | 1/10000~1000倍 | ||||||||||||||||||||||||||||
| 濾波器 | 1、指令平滑濾波器；2、FIR濾波器 | ||||||||||||||||||||||||||||
| 模擬量輸入 | 轉矩限制 | 可單獨進行順/逆時針方向的轉矩限制 | |||||||||||||||||||||||||||
| 制振控制 | 能抑制5~200Hz的前端振動及整機振動 | ||||||||||||||||||||||||||||
| 脈沖輸出 | 1、可進行編碼器分辨率以下的任意分頻設定；2、具有B相取反功能 | ||||||||||||||||||||||||||||
| DA300系列伺服驅動器（100W~2kW） | |||||||||||||||||||||||||||||
| 規 格 | 說 明 | ||||||||||||||||||||||||||||
| 功 能 | 速度控制 | 控制輸入 |
1、內部指令速度選擇1； 2、內部指令速度選擇2； 3、內部指令速度選擇3； 4、零速鉗位等 |
||||||||||||||||||||||||||
| 控制輸出 | 速度到達等 | ||||||||||||||||||||||||||||
| 模擬量輸入 | 速度指令輸入 | 可根據模擬量電壓DC±10V進行相關設定后為速度指令輸入 | |||||||||||||||||||||||||||
| 轉矩限制輸入 | 可單獨進行順/逆時針方向的轉矩限制 | ||||||||||||||||||||||||||||
| 內部速度指令 | 可根據外部控制輸入進行切換內部8段速度 | ||||||||||||||||||||||||||||
| 速度指令加減速調整 | 可單獨設定加減速時間，也可進行S曲線加減速設定 | ||||||||||||||||||||||||||||
| 零速鉗位 | 模擬量輸入速度指令的一次延時濾波器 | ||||||||||||||||||||||||||||
| 速度指令濾波器 | 能對外圍干擾等進行零漂抑制，精度0.3mV | ||||||||||||||||||||||||||||
| 轉矩控制 | 控制輸入 | 零速鉗位輸入等 | |||||||||||||||||||||||||||
| 控制輸出 | 速度到達等 | ||||||||||||||||||||||||||||
| 模擬量輸入 | 轉矩指令輸入 | 模擬量轉矩指令輸入，可根據模擬量電壓進行增益和極性設定，精度4.88mV | |||||||||||||||||||||||||||
| 速度限制輸入 | 可進行模擬量速度限制 | ||||||||||||||||||||||||||||
| 速度限制 | 通過參數可設定速度限制 | ||||||||||||||||||||||||||||
| 轉矩指令濾波器 | 模擬量輸入轉矩指令的一次延時濾波器 | ||||||||||||||||||||||||||||
| 轉矩指令零漂抑制 | 能對外圍干擾等進行零漂抑制，精度4.88mV | ||||||||||||||||||||||||||||
| 內部位置規劃 | 規劃點數 | 可進行128點內部位置規劃設定，可通信控制定位 | |||||||||||||||||||||||||||
| 路徑設定 | 1、位置；2、速度；3、加速時間；4、減速時間；5、停止定時器；6、各種狀態輸出；7、運行模式 | ||||||||||||||||||||||||||||
| 原點回歸 | 1、LS信號；2、Z相信號；3、LS信號+Z相信號；4、力矩限制信號 | ||||||||||||||||||||||||||||
| 保 護 | 硬件保護 | 過壓、欠壓、過流、過速、過載、制動電阻過載、驅動器過熱、編碼器故障、電源缺相、再生制動異常、風扇故障等 | |||||||||||||||||||||||||||
| 軟件保護 | 存儲器故障、初始化故障、I/O分配異常、位置偏差過大等 | ||||||||||||||||||||||||||||
| 保護及故障記錄 | 1、可記錄10個故障；2、可記錄當前故障發生時的關鍵參數值 | ||||||||||||||||||||||||||||
| 環 境 | 溫度 | 工作溫度 | 0～45℃ | ||||||||||||||||||||||||||
| 儲存溫度 | -20～80℃(不凍結) | ||||||||||||||||||||||||||||
| 工作 / 儲存濕度 | ≤90％RH（無凝露） | ||||||||||||||||||||||||||||
| IP等級 | IP20 | ||||||||||||||||||||||||||||
| 海拔 | 海拔1000m以下 | ||||||||||||||||||||||||||||
| 振動 | ≤5.88m/s2，10～60Hz（不允許工作在共振點） | ||||||||||||||||||||||||||||
| 名稱 | 格式 | 下載 |
|---|---|---|
| DA300伺服EtherCAT系列技術指南英文版 | 點擊下載 | |
| DA300和DA180伺服通用CANopen配置EDS文件 | RAR | 點擊下載 |
| DA300交流伺服驅動器_直線電機技術指南 | 點擊下載 | |
| DA300伺服驅動器說明書英文版 | 點擊下載 | |
| DA300伺服驅動器EtherCAT資料技術指南及XML文件 | RAR | 點擊下載 |
| DA300交流伺服驅動器說明書 | 點擊下載 |
