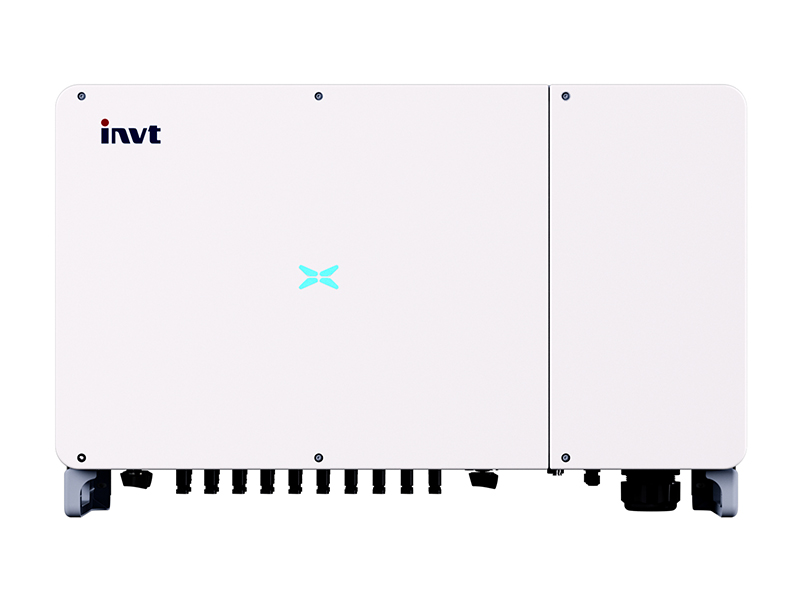

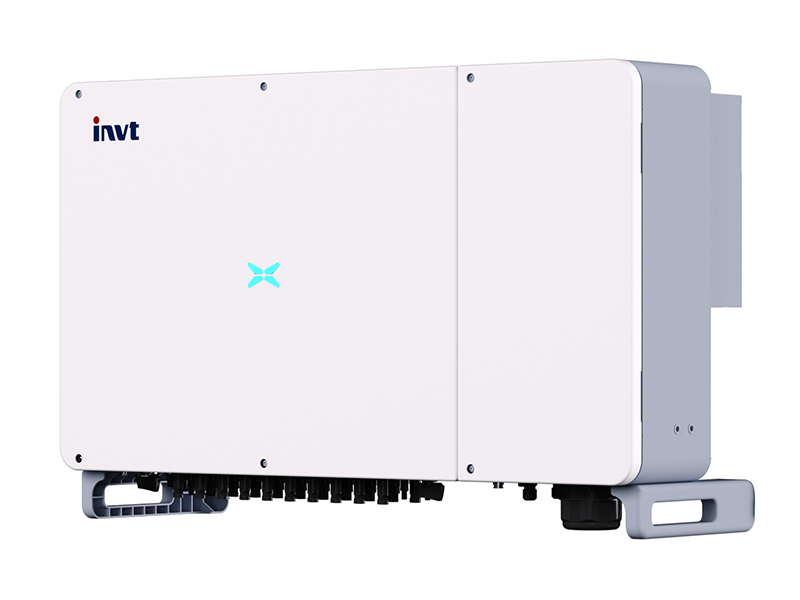

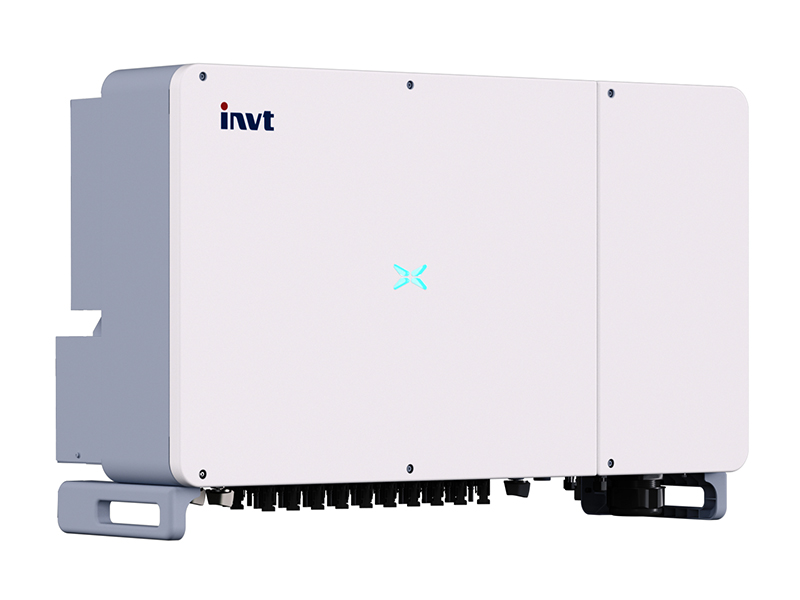

XG100-136kW三相并網逆變器單位功率密度高，搭載一站式智能數據管理平臺，為大型工商業電站，大型扶貧電站，大型地面電站提供靈活高效的解決方案。
我們保證在24小時之內提供專業的產品咨詢、詳細的技術資料及由電氣專業人員提供合理的 設計方案。對您所要求的產品進行統一、合理報價。我們隨時歡迎您的考察。
銷售熱線：13387579833
售前咨詢：027-84777246XG100-136kW三相并網逆變器單位功率密度高，搭載一站式智能數據管理平臺，為大型工商業電站，大型扶貧電站，大型地面電站提供靈活高效的解決方案。
高效發電 收益更高
* 9-12路MPPT，單路追蹤精度高，動態響應速度快，發電量更高
* 1.5倍直流超配
* 最大效率98.7% ，寬電壓范圍（180V-1000V），早啟晚停，發電更持久
* 適配大電流組件
智能防護 運維簡單
* 智能IV診斷，可精確定位組串故障，主動發現問題
* 支持故障錄波，實時觀測并記錄逆變器交流側電壓、電流波形，快速定位問題
* 支持RS485/USB（ WiFi/DRM/藍牙可選），手機/電腦智能監控，隨時隨地操作更便捷
安全可靠 全面省心
* IP66高防護, 支持戶外安裝
* 交直流二級防雷，主動消除雷擊隱患
* 直流拉弧檢測（AFCI）功能可選，準確分辨拉弧信號，快速關斷，避免火災
| XG100KTR | XG100KTR-F | XG110KTR | XG110KTR-F | XG136KTR-L | XG136KTR-LF | XG136KTR-X | XG136KTR-XF | |
| 直流輸入?yún)?shù) | ||||||||
| 最大輸入功率 | 150kW | 160kW | ||||||
| 最大輸入電壓 | 1100V | |||||||
| 啟動電壓 | 250V | |||||||
| 額定輸入電壓 | 620V | 730V | 780V | |||||
| 滿載MPPT電壓范圍 | 530V ~ 850V | 560V ~ 850V | ||||||
| MPPT電壓范圍 | 180V ~ 1000V | |||||||
| MPPT數 | 9 | 10 | 12 | |||||
| 每組MPPT可接入組串數 | 2 | |||||||
| 每組MPPT最大輸入電流 | 26A | 30A | 26A | 30A | 26A | 30A | 26A | 30A |
| 每組MPPT最大短路電流 | 40A | |||||||
| 交流輸出參數 | ||||||||
| 最大輸出電流 | 158.8A | 174.6A | 160.4A | |||||
| 額定輸出功率 | 100kW | 110kW | 136kW | |||||
| 最大視在功率 | 110kVA | 121kVA | 150kVA | |||||
| 額定輸出頻率 | 50Hz / 60Hz | |||||||
| 額定電網電壓 | 230Vac / 400Vac, 3L / N / PE, 3L / PE | 277Vac / 480Vac, 3L / N / PE, 3L /PE | 311Vac / 540Vac, 3L / N / PE, 3L / PE | |||||
| 功率因數 | >0.99 (0.8超前~0.8滯后) | |||||||
| 諧波失真 | <3% (額定功率) | |||||||
| 效率 | ||||||||
| 最高效率 | 98.70% | |||||||
| 中國效率 | 98.50% | |||||||
| MPPT效率 | 99.90% | |||||||
| 保護 | ||||||||
| 直流反接保護 | 是 | |||||||
| 孤島保護 | 是 | |||||||
| 輸出短路保護 | 是 | |||||||
| 漏電流檢測 | 是 | |||||||
| 絕緣阻抗檢測 | 是 | |||||||
| 接地故障檢測 | 是 | |||||||
| 電網檢測 | 是 | |||||||
| 組串檢測 | 是 | |||||||
| 浪涌保護 | 二級 | |||||||
| 直流拉弧保護 | 選配 | |||||||
| PID修復 | 選配 | |||||||
| 夜間無功補償 | 選配 | |||||||
| 顯示與通信 | ||||||||
| 顯示 | LED / LCD / WiFi+App | |||||||
| 通信方式 | 標配：RS485 / USB 選配： WiFi / DRM / 藍牙 |
|||||||
| 滿足的標準 | ||||||||
| 并網標準 | IEC 61727, IEC 62116, IEC 60068, IEC 61683, VDE-AR-N 4110:2018, VDE-AR-N 4105:2018, VDE-AR-N 4120:2018, EN 50549, AS/NZS 4777.2:2020, CEI 0-21, VDE 0126-1-1/A1 VFR 2014, UTE C15-712-1:2013, DEWA DRRG, NRS 097-2-1, MEA/PEA, C10/11, G98/G99 |
|||||||
| 安全 / EMC | IEC 62109-1:2010, IEC 62109-2:2011, EN 61000-6-2:2005, EN 61000-6-3:2007/A1:2011 | |||||||
| 常規參數 | ||||||||
| 尺寸（寬 x 高 x 厚） | 1050 x 660 x 330 mm | |||||||
| 重量 | 95kg | 98kg | 101kg | |||||
| 工作溫度范圍 | -30°C ~ +60°C | |||||||
| 冷卻方式 | 智能風冷 | |||||||
| 防護等級 | IP66 | |||||||
| 工作海拔 | 0 ~ 4000m | |||||||
| 相對濕度 | 0 ~ 100% | |||||||
| 拓撲 | 無變壓器 | |||||||
| 夜間耗電 | <1W | |||||||
| 質保 | 5年（標準）/ 10年（可選） | |||||||
