摘 要：采用共直流母線方案，開環張力系統，國內板帶生產線上的首次應用。
關鍵詞：Goodrive800 分卷切邊機 張力控制 矢量控制
1.引言
鋁板帶分卷切邊機做為鋁板帶材加工的一部分，用于將鋁板帶按用戶要求進行分卷，并剪切切不同規格帶材的設備。分卷切邊機張力環不穩定或張力梯度穩定，就會使剪切產品出現錯層、松卷和端面出現“塔層”、“燕窩”現象,其變頻器控制精度、穩定性的高低，直接影響帶材產品的質量、外觀等，因此，在選型時， 我們的主傳動系統選用了英威騰公司Goodrive800系列產品，利用Goodrive800產品的高速度精度、高轉矩響應及精度來保證產品質量。
2.鋁板帶分卷切邊機組系統組成
鋁板帶分卷切邊機組共有五部分組成：
(1)開卷機構
開卷機構由傳動電機、減速機、漲縮卷軸、卷徑測量裝置等組成。
主要作用：開卷機用于承載并打開卷材同時提供分卷時的入口初始張力及運行中的張力控制。
(2)圓盤剪及開口機構
圓盤剪機構顧名思義就是用圓盤刀來切掉帶材邊部的設力設備。按照剪刀傳動方式可以分為拉剪和動力剪?；旧纤邪鍘Р那羞厵C(jī)是通過上下刀片的相對運動（旋轉）來帶將帶材分切開。
開口機構：帶材剪切寬度的調節由一臺交流電機控制完成，通過高精度滾珠絲杠以及與其定位的高精度的編碼器保證其剪切寬度精度。
主要作用：
圓盤剪剪切帶材邊部,起消除帶材邊部缺陷及保證成品寬度的作用,使正常工作時不會因帶邊缺陷而斷帶。該設備由圓盤剪部分以及其前部的一組展平裝置兩部分組成。以保證帶材的順利剪切。
(3)卷取機構
卷取機由傳動電機、減速機、漲縮卷軸等組成。
作用：卷取機用于承載并卷取卷材同時提供分卷時的出口初始張力及運行中的動力。
(4)廢邊收取機構
設備由傳動裝置、卷軸、機架、壓輥、卸料裝置等組成。
作用：用于對圓盤剪剪切下的廢邊進行卷取。
(5)液壓系統
輔助液壓系統、上卷小車液壓系統、卸卷小車液壓系統。
作用：為生產提供上下料等一些輔助工作，減少工人勞動強度。
3.系統方案
3.1 系統示意圖

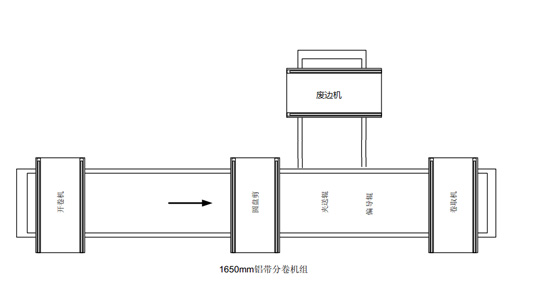

圖1 系統示意圖
3.2 控制實現

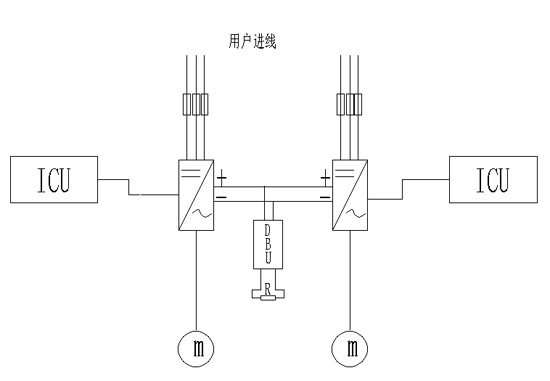

圖2 主傳動電氣原理圖
● 主傳動系統兩臺90kW電機組成分別由兩臺GD800-11-0090-4,卷取機為速度控制，開卷機為速度控制、力矩限幅模式，保證在斷帶狀況下不飛車。由于開卷電機一直處于發電狀態，因此，通過共直流母線方式，把開卷電機把多余能量通過直流母線傳導給卷取電機，減少能量損耗，節能；
● 制動單元及制動功率選擇，由于設計最大速度為250米/秒，因些在最短時間內停機需要的制動量為，由設計最大速度為250米/秒，最大卷徑重量約1100kG，因此，在最大運行速度具有的能量為：E=1/2MV^2 E=343750kJ 折合為功率單元約為90kW。因此把緊急停機時把90kW的能量4秒內消耗完需要每秒22.5kW能量，因此制動電約選型應不少于22.5kW，故選取30kW.阻值R>4.4歐；
● 圓盤剪電機由于采用閉環控制，且要與卷取速度同步，以保正裁邊的整齊，因此采用Goodrive800產品；
● 廢邊電機只是裁剪下來廢料收集，采用速度控制。采用IPE200產品。開口度電機帶動滾珠絲杠，控制精度±1毫米，采用閉環控制模式。變頻器采用IPE200產品（此處已建議客戶以后采用Goodrive35變頻器，采用位置控制方式，控制精度更高，響應更快）。
4.使用效果
整個系統對變頻器控制量比較多，有控制字、速度給定信號、轉矩限幅上限、轉矩限幅下限信號等，由于整個系統通訊數據量比較大，且對變頻器速度響應精度、轉矩控制響應精度有較高要求。使用Goodrive800變頻器有效降低了能耗，運行穩定，裁邊整齊。

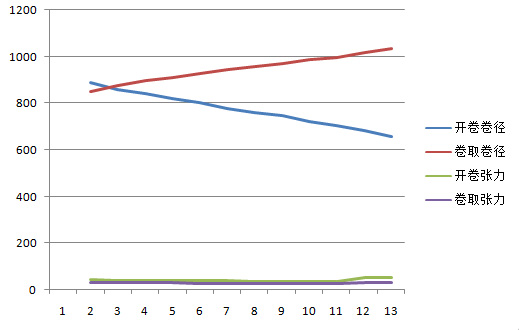

圖3 卷徑變化與張力曲線
5.總結
通過在一段時間的運行觀察和一線員工的反饋，我公司變頻器在分卷切邊機應用上可完全替代ABB、西門子高端變頻器，同樣可以保證生產的穩定性和產品的質量。
參考文獻：
[1]《Goodrive800變頻器產品說明書》 深圳市英威騰電氣股份有限公司
