摘 要：本文通過介紹英威騰Goodrive5000高壓矢量變頻器在南非某銅礦廠給水泵上的應用，分析水泵變頻改造的可行性，以及改造后的節能效益及其它顯著優點。
關鍵詞：Goodrive5000高壓矢量變頻器 銅礦 給水泵 節能
1.引言
有色金屬開采，在破碎篩分環節，當破碎系統采用強化篩分措施無效時，會引入洗礦流程，以此達到篩選礦石的目的。給水泵是洗礦環節中重要的設備。水泵采用出口閥門調節流量，存在嚴重的節流損耗。尤其在負荷變化運行時，由于水泵的運行偏離高效率點，使其運行效率降低。同時現有調節流量的方法不改變電機的轉速，因此電機消耗的功率不變。若使用變頻器對電機進行調速，既保證和改善工藝，又可達到節能降耗的目的和效果。
2.工況分析
現場在沒有使用變頻器之前，給水泵的流量調節是采用改變給水泵出口閥門的開度進行的，調節線性度差，大量能量消耗在閥門上。同時由于頻繁的對閥門進行操作，導致閥門的可靠性下降，影響整個系統的穩定運行。下圖為典型的閥門控制節流運行曲線圖：

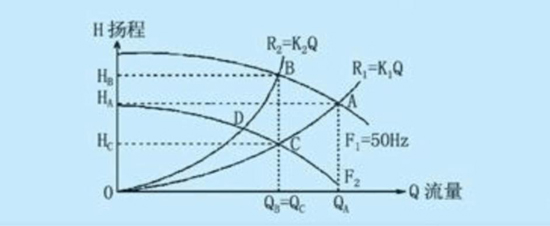

圖1 閥門節流調節曲線
水泵在工頻運行的特性曲線為F1，額定工作點為A，額定流量QA，額定揚程HA,管網理想阻力曲線R1=K1*Q；與流量Q成正比。采用閥門節流控制時，實際管網阻力曲線R2=K2*Q；
采用閥門節流控制，是以增加閥門阻力，消耗水泵的多余能量為代價的。如果水泵在A點工作時，水泵提供的揚程與管路所需要的揚程相等，沒有能量浪費，但是當水泵在B點工作時，水泵提供的揚程為HB，管路所需要的揚程為HB'，浪費的揚程ΔHB-HB',相應多消耗的功率為ΔNB=ρgQBΔHB/ηB。
當采用變頻改造后，閥門開度保持在一個較大的范圍內，根據水泵的固有特性，通過調節變頻器的輸出頻率來改變電機的轉速，水泵的運行曲線變成F2，流量與揚程對應的減小，在滿足運行工況要求的同時，降低了電動機的功耗。達到減少能量消耗的目的。如下表格為現場水泵電機參數表：
|
電機型號 |
電機功率 |
額定電壓 |
額定電流 |
額定轉速 |
功率因素 |
負載類型 |
|
UDX500/112 |
940KW |
3.3KV |
202A |
991RPM |
0.85 |
水泵 |
表1 給水泵電機參數表

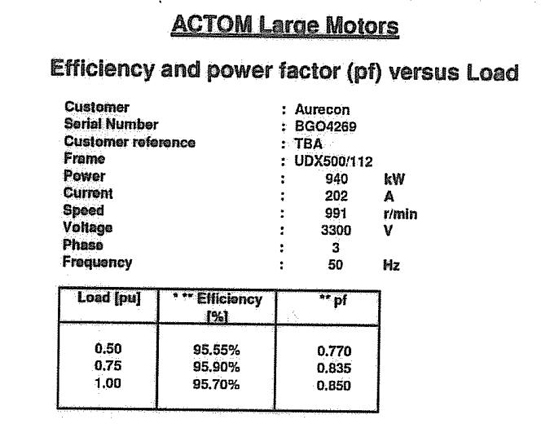

表2電機詳細規格參數表
3.改造方案
根據現場需要，我們選取高壓變頻器帶一拖二手動旁路系統。讓2套水泵系統可以互為備用。在控制柜面板上設有本地/遠程按鈕、急停按鈕、以及變頻、工頻、故障指示燈等?，F(xiàn)場采用的Goodrive5000系列高壓變頻器，現場中控室監視變頻器的各種狀態及運行情況。如下表格為配置變頻器參數表：
|
變頻器型號 |
GD5000-A1400-3.3-S |
額定容量 |
1400kVA |
額定電壓 |
3.3kV |
|
額定電流 |
245A |
旁路方式 |
一拖二手動切換旁路 |
變頻器數量 |
1臺 |
表3 變頻器參數表

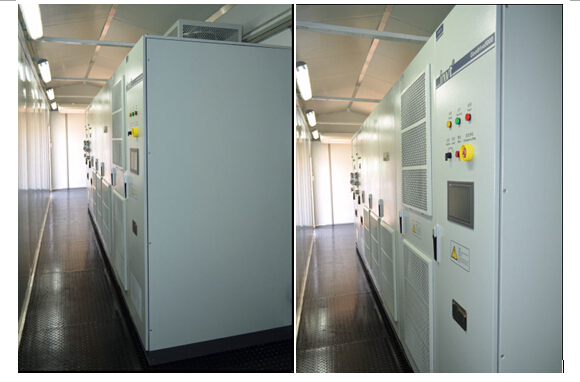

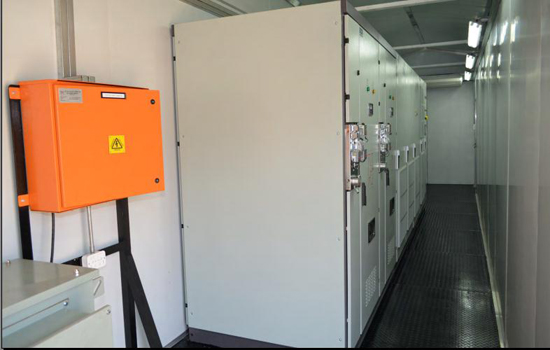

現場使用圖示：
圖4 現場應用圖示
4.方案優勢及效果
改造投產以后，具備以下優點：
●轉速調節效果明顯、快捷、安全可靠；
●減少了維修停工損失，節省了大量的維修費用，延長水泵的使用壽命；
●減低轉速運行時，能有效地降低離心泵的汽蝕余量，使泵遠離汽蝕區，減少離心泵發生汽蝕的可能性；
●輸出波形完美，失真度小于4% ，對電機不產生諧波污染，有效降低了電機的發熱量；
●高功率因數，達0.95以上，無需另加功率因數補償裝置。
●轉矩脈沖很低，不會導致電機等機械設備的共振，同時也減少了管道的振動與磨損。
●實現電機軟啟動，運行加速時間可以任意調節?？杀苊庖虼箅娏鲉?dòng)沖擊造成對電機絕緣的影響，
●顯著的節能效益：
|
改造前運行電流 |
輸入電壓 |
功率因數 |
改造前消耗功率 |
|
165A |
3300V |
0.85 |
801.61KW |
|
改造后運行電流 |
輸入電壓 |
功率因數 |
改造后消耗功率 |
|
125A |
3300 |
0.95 |
678.72KW |
|
備注：以上運行電流數據，由于負載變化，電流也是實時波動的，為了便于計算，取平均值。 |
|||
|
計算節電率為：15.3% |
|||
|
假設年工作時間為7200小時(H)，當?shù)仉娰M(fèi)為0.5元每度?？梢缘贸瞿旯?jié)約費用約為：44.3萬元。 |
|||
5.結束語
對于采用傳統閥門控制水泵的應用場合，由于存在諸多的缺點與弊端，已經慢慢被淘汰取代掉。采用變頻改造后，改善了工藝過程，減少了維護時間，節約了維護費用，增加了系統可靠性，提高了設備使用壽命，更好地保護電機，減少了對電網的沖擊，更重要的是顯著的節能效果，減少了能源浪費。根據客戶反饋，現場運行效果良好。能夠全面推廣及應用。
參考文獻
[1] 《GD5000系列高壓變頻調速系統產品說明書》 深圳市英威騰電氣股份有限公司
[2] 《高壓變頻調速技術工程實踐》 中國電力出版社 徐甫榮編著2012-1-1
