前緣送紙機作為一個獨立機型存在，可以直接裝在各種印刷機、圓壓圓等機器上，其中應用在印刷機上居多，本案例主要介紹前緣送紙機在印刷開槽送紙機上應用，前緣送紙是比較高檔的送紙方式，它適于大規模的生產，適用于紙板較薄的印刷開槽，這種高檔的送紙方式正在一些大型企業適用。

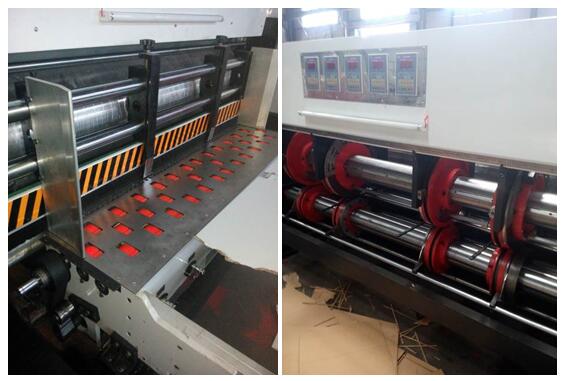

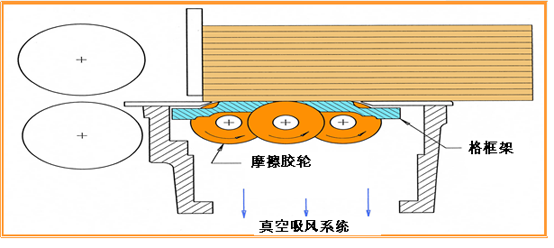

1.1 設備結構示意圖:

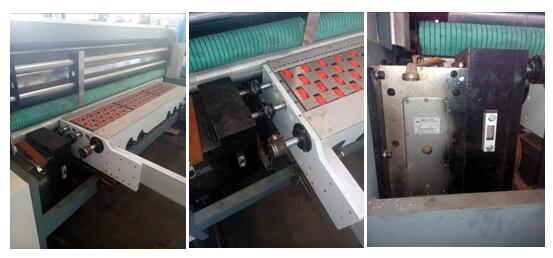

送紙機三個重要的部分:
* 磨擦膠輪 （該機型采用半輪，伺服電機通過同步帶連接傳動，減速比1:2）
* 格框架 （又稱托紙架，該機型固定位置不變，與紙張間在吸風系統作用下形成真空，更易于控制紙張）
* 真空吸風系統（前緣送紙采用真空吸附方式，有利于紙板的輸送，真空前緣吸附進料更易控制紙板，能夠減少進料紙板的破損和印刷損壞，并提高生產效率）
1.2 工藝簡介

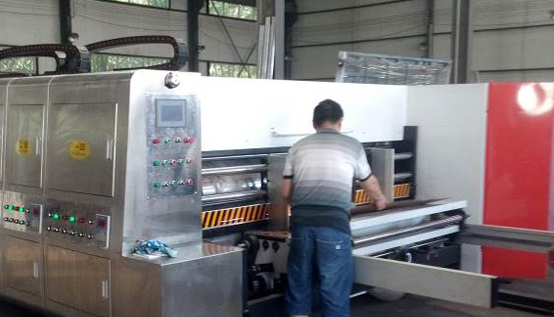

前緣送紙機為瓦楞紙制造廠商所熱愛， 是將一疊瓦楞紙板中把底部的紙板輸送到印刷部，同時與其他的印刷部一起配合。操作流程：首先將紙張平整的放到格框架上，并根據紙張寬度實時調整后支架，啟動真空吸風系統，按下主機加速按鈕，待主機運行平穩，在觸摸屏選擇連續送紙還是隔張送紙，按下送紙按鈕，送紙機進行連續或者隔張送紙。
上個世紀70年代前，我國紙箱生產設備都是單機手工操作，生產效率很低，80年代，部分紙箱企業開始引進日本先進設備、瓦楞紙板生產線、水性印刷開槽機、圓壓圓模切機等，國內紙箱機械企業開始模仿引進設備。因從國外引進設備價格昂貴，國內紙箱企業大多數無法接受，這為國內機械設備企業打開了銷路，形成目前較為先進的紙箱機械設備。但是，根據目前紙箱生產的發展，對紙箱機械設備的要求也越來越高。這就為紙箱機械企業進一步開發高速、高檔、高效、高科技紙箱機械設備指明了方向。
3.1 傳統應用方案
對于瓦楞紙開槽印刷機，前沿送紙機構的送紙精度對于印刷質量至關重要。傳統的送紙機構均采用高精度機械凸輪機構進行送紙的控制，整套機械凸輪價格上萬美元，并且需要經常性的維護，由于磨損而會導致精度的降低，當在不同長度的印刷時都需要機械的反復調校，耗費時間，這使得它成為了系統的瓶頸。
3.2 應用英威騰伺服DA200新方案
* 電氣配置選型：
|
品牌 |
功率(kW） |
精度 |
數量/臺 |
|
|
交流伺服 |
英威騰DA200 |
4.4 |
1 |
|
|
英威騰 |
4.4 |
2500線 |
1 |
|
|
主編碼器 |
|
分辨率為1024線 |
1 |
|
|
|
1 |
|||

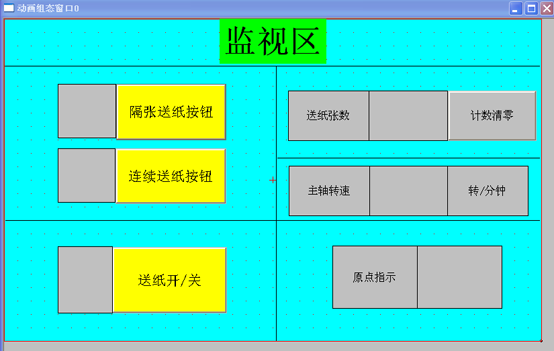

* 操作界面
主軸轉速顯示主軸編碼器轉速，原點指示顯示原點信號，送張張數顯示送紙的張數，根據要求可選擇隔張送紙還是連續送紙方式，上電自動顯示連續送紙方式，其中隔張送紙、連續送紙、送紙開關及原點指示燈有效顯示綠色，無效顯示紅色，送紙開關可以控制伺服送紙，關閉送紙開關，伺服自動回原點，到達原點位置，原點指示綠色。
3.3 新方案采用DA200內置電子凸輪代替?zhèn)鹘y(tǒng)方案的實體機械凸輪，兩者區別如下：
|
機械凸輪與電子凸輪比較表 |
||
|
機械凸輪 |
電子凸輪 |
|
|
凸輪結構 |
旋轉一周后，回到原來位置 |
旋轉一周后，不一定回到原來位置，也可能象蚊香一樣呈現螺旋形。 |
|
凸輪平滑度 |
實際加工精細度決定 |
兩點之間由軟件插補3次曲線(常州步云5次曲線) |
|
位置準確性 |
很精確(不產生振動的情況下） |
命令很精確，但實際位置因伺服延遲有落后誤差 |
|
長行程運動 |
從動軸行程越長，凸輪必須越大，制作不易 |
表格數據改變即可，容易實現 |
|
主動軸省略 |
主動軸無法省略 |
利用驅動器用虛擬軸來模擬外界編碼器，P7.01改成虛擬主動軸即可 |
|
使用彈性 |
更改/修改很麻煩，也要銀子 |
重新設定參數即可達到，無實體成本 |
|
維修保養 |
機械會磨損，必須必須保養 |
免保養 |
|
其他 |
主動軸占空間，也消耗能源 |
節省空間，節能環保 |
3.4 應用英威騰伺服DA200新方案優勢：
* 采用伺服電子凸輪不會象機械凸輪機構需要經常性的維護，更不會由于出現磨損而會導致精度的降低。
* 隔張送紙功能：當送紙較長出現“追尾”時，可以啟用隔張送功能，在線切換。
* 調試簡捷，維護簡便，人性化的調機軟件，模塊化的產品設計使系統簡單方便。

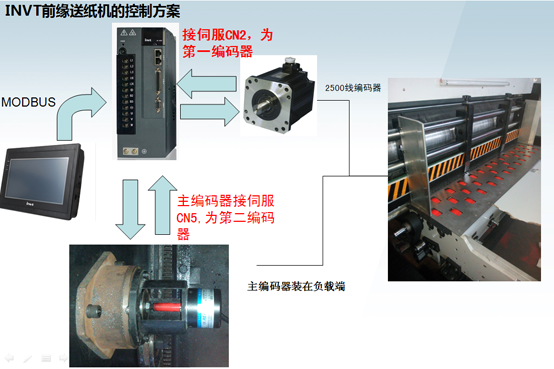

4.1 接線圖
接線1：
* 通訊接線：
TPC7062TX 英威騰：DA200
COM2通訊口 CN3通訊口
7 RS485+ 4 RS485+
8 RS485- 5 RS485 -
* 接近開關接線
NPN常開接近開關 CN1端子配線 24v直流開關電源
原點接近開關黑色信號線 37 DI2
張數接近開關黑色信號線 34 DI5
原點/張數接近開關棕色 2 COM+ 24V+
原點/張數接近開關藍色 24V-
* 編碼器接線：
1024線 CN5端子配線
A綠 10 B+
/A棕 9 B-
5V紅 5 5V
/B灰 4 A-
B白 3 A+
0V黑 12 0V
/Z橙 13 Z-
Z黃 14 Z+
注：編碼器AB相與伺服CN5端子BA相對應，否則工作方向不能嚙合。
4.2 伺服參數設置表
P5.10=026（回原點方式選擇）
P5.11=1 （上電自動回原點）
P3.00=103（上電自動使能）
P3.01=117（原點開關設置）
P1.01=300（第一慣量比）
P1.03=12 （機械剛度設定）
P2.10=100（速度前饋增益）
P2.12=100（轉矩前饋增益）
P0.20=4 （位置指令選擇電子凸輪）
P0.18=1307(面板修改P9.71及P9.78參數需先設置此參數)
P9.71=250（主回路欠壓保護值）
P9.78=250（控制電源欠壓保護值）
P4.34=1 （制動過載檢測選擇內置）
P7.01=1 （電子凸輪主動軸來源選擇第二編碼器）
P7.02=2 （電子凸輪嚙合條件選擇第二編碼器單圈觸發）
注：設置完上述所有參數，請將伺服重啟或者上位機軟件重啟。
4.3伺服凸輪設置步驟

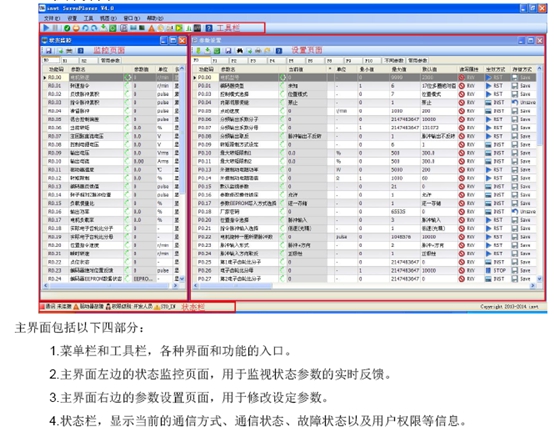

* 軟件主界面

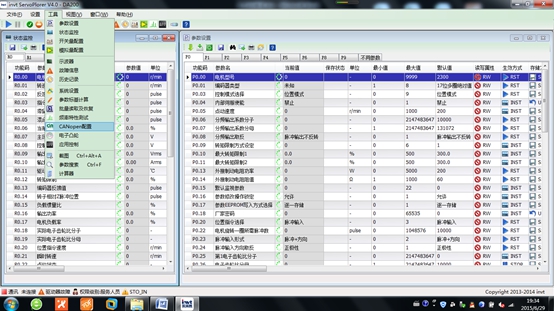

* 菜單-工具-電子凸輪。

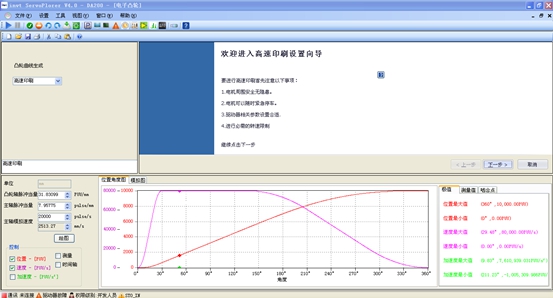

* 點擊電子凸輪進入歡迎界面，凸輪曲線生成選擇高速印刷。

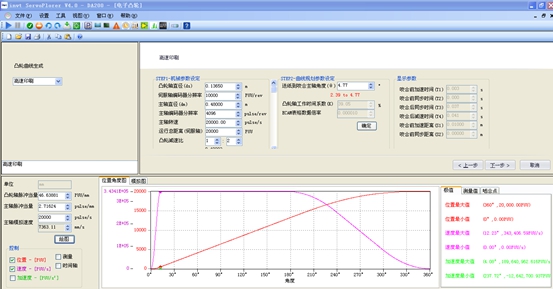

* 參數設置對需要的參數修改成合適的值
STEP1-機械參數設定主要修改：

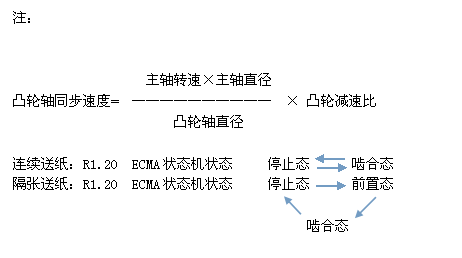

凸輪軸直徑=0.1365m； 主軸直徑=0.48m； 主軸編碼器分辨率=4096； 運行總距離（伺服軸）=20000PUU； 凸輪減速比=1： 2； 加速距離（S∑）=0.01m； 設置結束點擊確認!
STEP2-曲線規劃參數設定不需要修改直接點擊確認！點擊右下角繪圖鍵！點擊下一步，進入下一界面！

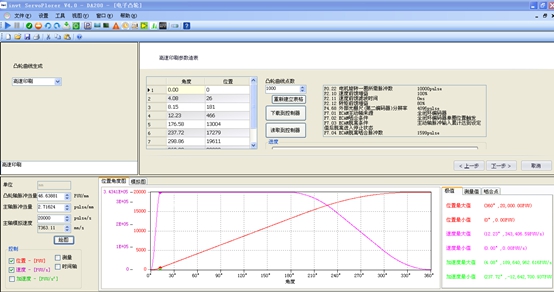

* 表格參數下載
凸輪曲線點數選擇1000點，點擊重新建立表格，點擊右下角繪圖鍵！點擊下載到控制器。燒寫結束請將參數P7.18=0，并將伺服重啟或者上位機軟件重啟。
* 因采用伺服電子凸輪不會象機械凸輪機構需要經常性的維護，更不會由于出現磨損而會導致精度的降低！
* 隔張送紙功能：當送紙較長出現“追尾”時，可以啟用隔張送功能，在線切換！
* 利用內置的高速運算性能和快速響應特性,電子凸輪功能使得DA200在運動精度、輸出柔性、速度和加速度控制優勢十分明顯，一舉打破了進口伺服的堅冰,成為行業翹楚。
