在傳統的火力發電廠鍋爐吹灰器控制中，吹灰器的電機一般采用接觸器控制，在啟動前進和前進到位后退時，電機直接啟動，這一控制方式存在著很多局限和不足，特別是對于目前1000WM機組火力發電廠鍋爐使用的超過16米行程的長伸縮式吹灰器控制，啟動停止及正反轉切換時，電機速度突變，槍管太長造成晃動很大，嚴重影響安全運行。為了解決接觸器控制電機的不足，擬采用變頻器控制吹灰器電機來進行升級改造，使長伸縮式吹灰器能安全平穩運行，對保障火力發電廠安全發電有重要意義！

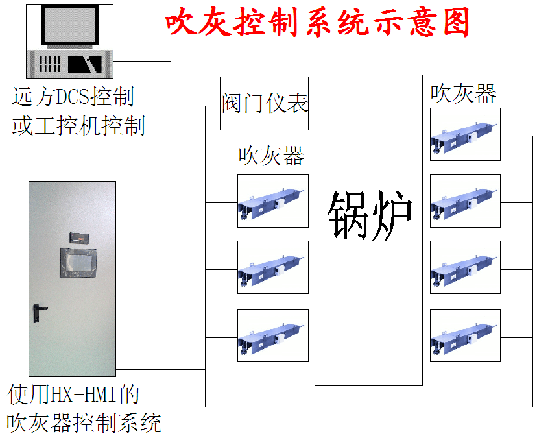

圖 1 某公司鍋爐吹灰控制系統示意圖
圖 2 某公司生產車間的長伸縮式吹灰器外形圖
2.控制要求
要求針對原有接觸器控制進行升級改造例進說明具體要求如 下 ：
a) 原吹灰器控制運行時晃動量約為150mm，前進到位后退瞬間晃動量約為200mm；
b) 吹灰器電機功率為2.2KW，每臺鍋爐有長伸縮式吹灰器約50臺左右；
c) 因吹灰器同一時間只運行2臺，變頻器需要進行一拖多控制（一般為一拖四），每臺鍋爐所需要變頻器20多臺，集中安裝在動力柜內；
d) 啟動和停止加減速時間需要根據運行要求進行設置，控制晃動量120mm以內；
e) 正反轉切換時需要柔性轉換，死區時間能進行設置，控制晃動量100mm以內。
改造前，對原接觸器控制吹灰器原理進行分析：

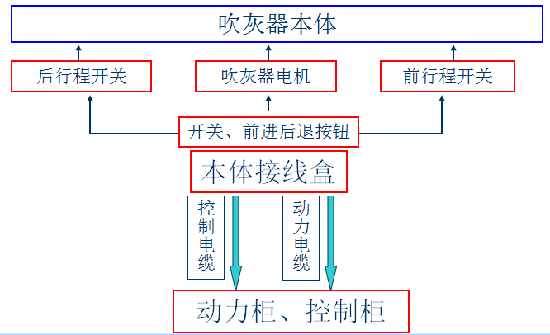

圖 3 吹灰器本體接線示意圖
2.1電機主回路
吹灰器需要前進和后退，這就需要電機能夠正轉和反轉，通過二個接觸器對電機相序進行調換，控制電機進行正反轉，實現吹灰器進退伸縮運動。

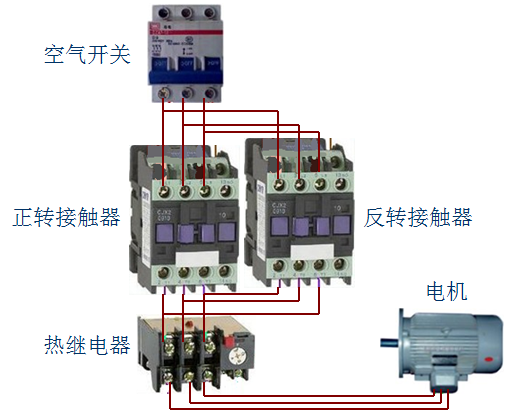

圖 4 普通吹灰器采用接觸器控制的動力主回路
2.2變頻器升級改造后的主動力回路

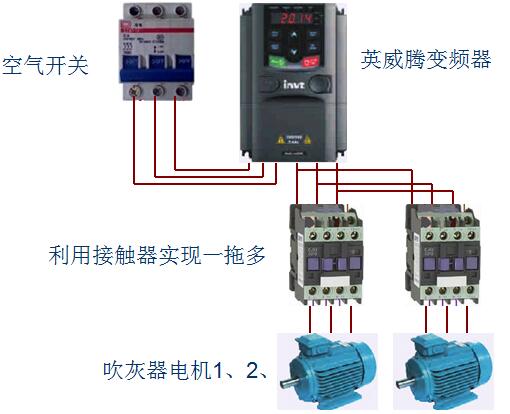

圖5 升級后的英威騰變頻器一拖多動力回路
3.英威騰 Goodrive200A 系列變頻器介紹
Goodrive200A 變頻器是一款高性能閉環矢量變頻器，具有優異的矢量控制性能，實現轉矩控制、速度控制的一體化，能滿足不同客戶多種應用需求。同時，Goodrive200A變頻器具有超出同類產品的防跳閘性能和適應惡劣電網、溫度、濕度和粉塵能力，極大提高產品可靠性。主要特點有：
●產品可實現準確的參數自學習，提供優異的電機驅動性能；
●具有先進的開環矢量控制性能，良好的電壓、電流控制技術；
●產品設計嚴格遵循IEC國標標準，并通過了CE認證測試；
●標配內置RS485通訊接口，支持Modbus通訊協議；易用的上位機軟件，便于監控和調試；
●內置選配C3濾波器，可外置選配C2濾波器，EMC性能更優秀，使產品在電磁干擾場合更適用；
●30KW（含）以下變頻器內置制動單元，全系列標配可進行參數拷貝的高性能鍵盤，極大方便客戶使用和操作；
●產品支持共直流母線方案，支持直流供電模式，可提供直流、能耗、短路和磁通四種制動方式，具有簡易供水、瞬時掉電不停機等多種功能，可較好地滿足客戶各種使用需求；
●產品為半書本型結構、獨立風道設計，支持壁掛、法蘭、落地安裝方式，為客戶提供更可靠、更經濟的安裝使用方式。
4.總結
Goodrive200A變頻器在長伸縮式吹灰器控制中的應用，只是使用了英威騰變頻器眾多強大功能中的某一部分，卻使吹灰器槍管晃動從200mm降低到100mm以內，極大的提高了吹灰器運行的平穩可靠性，對火力發電廠鍋爐的安全運行有重大意義！目前國內的長伸縮式吹灰器普遍還采用接觸器直接啟動電機來控制，使用英威騰變頻器來進行柔性控制，降低運行中的槍管晃動，使長伸縮式吹灰器安全平穩運行，后期進一步完善控制方案，英威騰變頻器控制再配合機械設計上的改良，使安全平穩運行的長伸縮式吹灰器，能夠大量運用到火力發電廠中去！
