關鍵詞：GD350變頻器 高速電主軸
高速電主軸轉速高、體積小，損耗小，機床設計簡單，主軸定位更加容易操作，電主軸是將機床主軸與主軸電機融為一體的新技術，在數控機床領域出被廣泛的應用。
高速電主軸控制要求：
1、 最高運行頻率1200Hz；
2、 開環/閉環運行；
3、 啟停平穩無抖動；
1、設備選型：
高速電主軸由客戶提供：

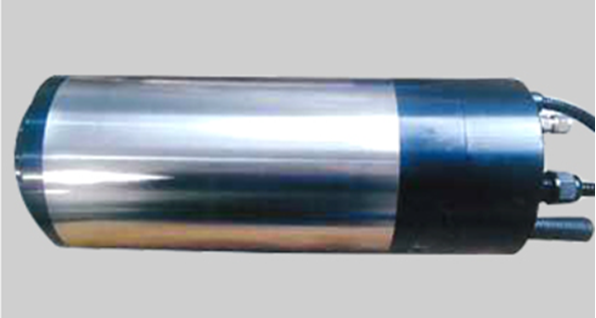

圖1 客戶高速主軸
英威騰變頻器型號及參數：
|
序號 |
名稱 |
電壓等級 |
型號 |
電流 |
數量 |
|
1 |
變頻器 |
380V |
GD350-015G-4 |
32A |
1臺 |
|
2 |
PG卡 |
EC-PG505-12 |
1個 |
||
|
3 |
制動電阻 |
1KW 30Ω |
1個 |
2、接線圖：
高速電主軸變頻器控制器接線圖如下：

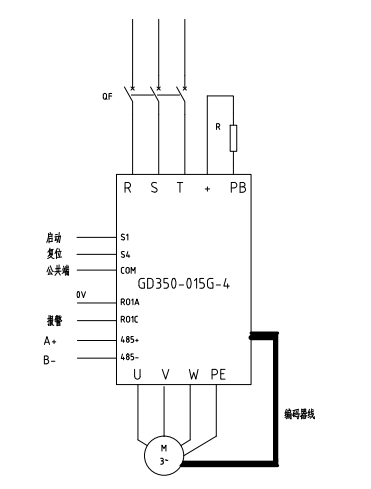

圖2 高速電主軸接線圖
3、調試說明
1、按照電氣原理圖檢查接線無誤。
2、輸入電機參數進行自學習。
3、先空載進行測試，看速度響應，適當調節速度環和位置環增益。
4、空載測試好之后，進行帶載測試，根據實際效果進行參數微調。
5、變頻器調試主要參數：
|
p0.00 |
3 |
|
p0.03 |
1200 |
|
p0.04 |
1200 |
|
p0.11 |
30 |
|
p0.12 |
30 |
|
p0.14 |
8 |
|
P2.00 |
1 |
|
P2.15 |
15 |
|
P2.16 |
1200 |
|
P2.17 |
2 |
|
P2.18 |
380 |
|
P2.20 |
0.072 |
|
P2.21 |
0.25 |
|
P2.22 |
0.49 |
|
P2.23 |
291 |
|
P2.22 |
0.49 |
|
P2.23 |
291 |
|
P3.09 |
500 |
|
P3.10 |
500 |
|
P3.36 |
50 |
|
P3.37 |
2500 |
|
P3.38 |
2500 |
|
P4.01 |
0.1 |
|
P4.35 |
500 |
|
P8.22 |
1 |
|
P8.40 |
1 |
|
P13.01 |
2 |
|
P13.04 |
50 |
|
P13.06 |
90 |
|
P13.09 |
100 |
|
P20.21 |
1 |
|
P20.23 |
120 |
GD350變頻器是一款高性能矢量工程伺服驅動器，具有豐富的I/O接口，具有調速范圍廣、響應速度快、控制精度高等特點，特別是具有較強的過載能力（150%過載每5分鐘允許1分鐘），和控制精度高特點（閉環矢量控制下誤差為0.1%最高速度）保證了高速電主軸能平穩運行在1200HZ。
英威騰GD350變頻器在高速電主軸上的的成功應用，提供了更高性價比的國產化變頻器驅動解決方案，開創了國產化變頻器解決方案的先河，且我司GD350系列變頻器，操作簡單、維護方便，故障率低。同時也說明GD350在類似高頻場合應用非常適合。
[1] 《GD350系列產品說明書》 深圳市英威騰股份有限公司
