1.前言

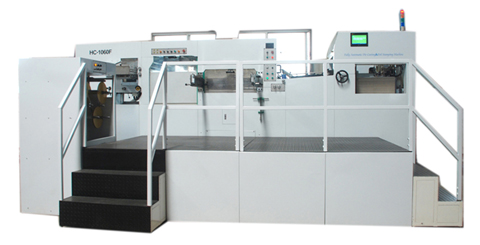

燙金工藝是一種不用油墨的特種印刷工藝，所謂燙金是指在一定的溫度和壓力下將電化鋁箔燙印到承印物表面的工藝過程，燙金機就是完成燙金工藝的設備。下面圖 示的是全自動燙金機，具有較高的工作效率，速度比手動燙金模切機要快4到8倍，可以燙金與模切壓痕兩用，燙印效果精準。
2.設備主要結構

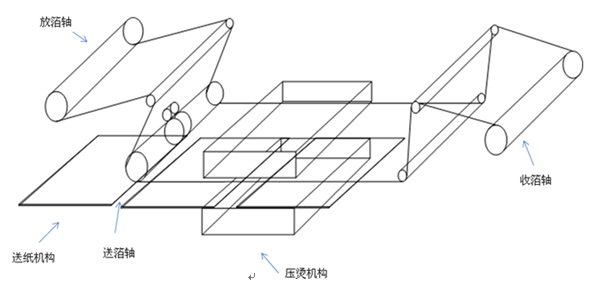

燙金機的主要結構如下圖所示：
.
燙金機主要由送紙機構，壓燙機構及送箔機構(包括放箔軸，送箔軸及收箔軸)構成，其中 送箔機構三個滾輥由伺服控制。
3.電氣系統組成

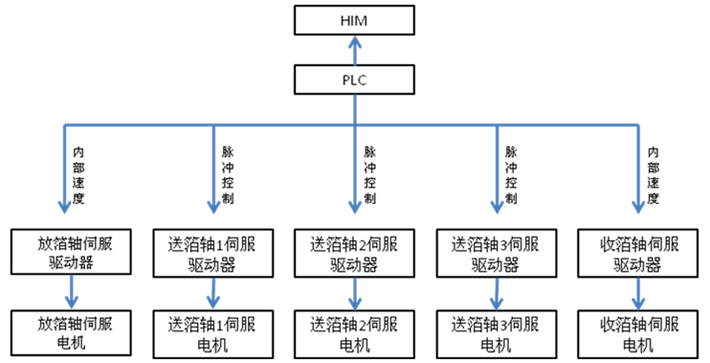

此次客戶一共使用5套伺服，分別控制其中1個放箔軸，3個送箔軸，1個收箔軸，電氣原理圖如下圖所示：
4.系統分析
根據燙金機的主要結構圖可知，當送箔軸不工作時，放箔軸運行在最低速度50RPM，緩慢放箔，而收箔軸則運行在最低速度50RPM，通過機械結構打滑，從而保持一定的張力，此時壓燙機構不工作；當送箔軸送定長的箔料過程中，放箔軸與收箔軸由先運行在中速150RPM，然后加速到最高速度500RPM,始終保持同步；當送箔完成時，壓燙機構工作。由于不同的箔料較為昂貴，所以在伺服在走定長時，位置要求精準且響應要快，才能提高效率。
5.總結
此次燙金機的試機與調試完全滿足客戶的要求。并且新升級的DB100的調試較為簡單，只要通過簡單的剛性設置就可滿足燙金機的應用要求。完全可以替代原來安川1.85KW伺服?？蛻魧?duì)調試效果很滿意。
