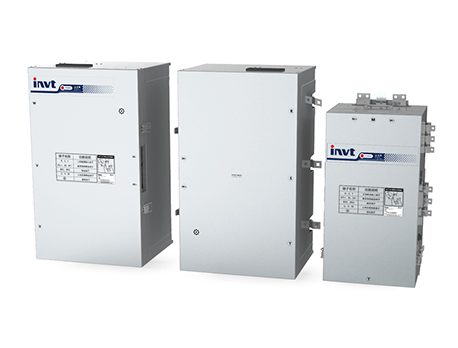

Goodrive3000系列變頻器是針對礦山、石油等行業特殊電壓等級而設計的專用產品，采用三電平硬件拓撲電路和AFE整流技術，可用來控制交流異步感應電機和永磁同步電機，滿足電機的不同工作模式，采用高性能的矢量控制技術，以及模塊化設計方案，靈活適應礦山、石油設備的特殊需求，廣泛應用于礦井提升機、皮帶機、刮板機、絞車、猴車、風機、乳化液泵以及石油抽油機、潛油電泵、壓裂等設備。
我們保證在24小時之內提供專業的產品咨詢、詳細的技術資料及由電氣專業人員提供合理的 設計方案。對您所要求的產品進行統一、合理報價。我們隨時歡迎您的考察。
銷售熱線：13387579833
售前咨詢：027-84777246Goodrive3000系列變頻器是針對礦山、石油等行業特殊電壓等級而設計的專用產品，采用三電平硬件拓撲電路和AFE整流技術，可用來控制交流異步感應電機和永磁同步電機，滿足電機的不同工作模式，采用高性能的矢量控制技術，以及模塊化設計方案，靈活適應礦山、石油設備的特殊需求，廣泛應用于礦井提升機、皮帶機、刮板機、絞車、猴車、風機、乳化液泵以及石油抽油機、潛油電泵、壓裂等設備。

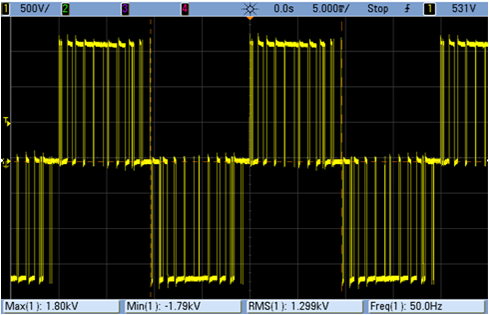

● 領先的三電平拓撲結構
a.輸出波形正弦度更高
b.輸出電壓變化率顯著降低

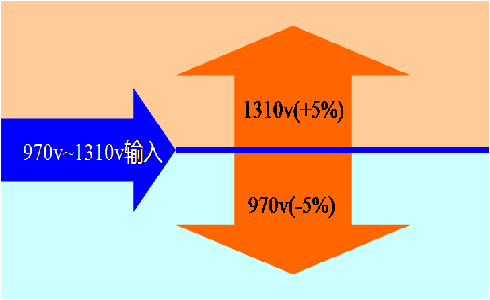

● 輸入電壓范圍寬

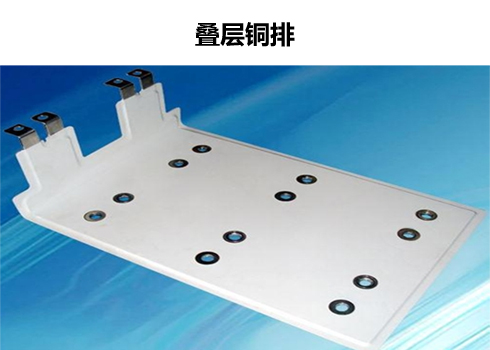

● 全系采用疊層母排

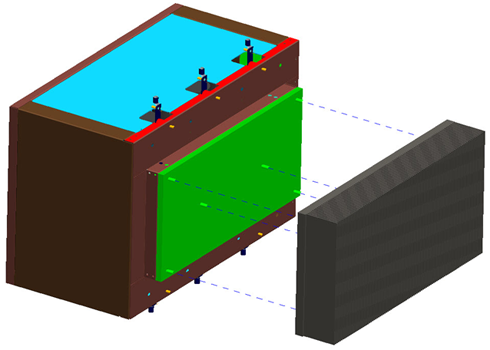

● 專業表貼技術、模塊化結構設計
| 產品類型 | GD3000-01系列 | GD3000-11系列 | |
| 功能描述 | 規格指標 | ||
| 輸入 | 額定輸入電壓(V) | AC 3PH 970V~1310V | |
| 額定輸入頻率 | 50Hz/60Hz，允許范圍47~63Hz | ||
| 額定輸入效率(%) | 98%以上 | ||
| 額定輸入功率因素(%) | 0.85以上 | 0.99以上 | |
| 輸出 | 額定輸出電壓(V) | 0~輸入電壓 | |
| 輸出頻率 | 0~400Hz | ||
| 運行控制特性 | 控制方式 | V/F（擁有V/F分離功能），開環矢量，閉環矢量 | |
| 電機參數自學習 | 支持電機靜止自學習、旋轉自學習 | ||
| 調速范圍 | 閉環矢量：1:1000；開環矢量：1:100 | ||
| 速度控制精度 | 閉環矢量：±0.1%最高速度；開環矢量：±0.5%最高速度 | ||
| 速度波動 | ±0.3%（開環矢量控制）；±0.1%（閉環矢量控制） | ||
| 轉矩控制精度 | 10%（開環矢量控制）；5%（閉環矢量控制） | ||
| 起動轉矩 | 0.5Hz 150%（開環矢量控制）；零頻 180%（閉環矢量控制） | ||
| 過載能力 | 150%額定電流60s，180%額定電流10s，200%額定電流1s | ||
| 重要功能 | 主從控制、多段速運行、簡易PLC、多種加減速時間切換、S曲線加減速、風扇運轉控制、節能運行、PID調節、MODBUS通信、下垂控制、轉矩控制、轉矩及速度控制模式切換等 | ||
| 保護功能 | 電機過熱保護、過載保護、過壓保護、欠壓保護、輸入缺相保護、輸出缺相保護、過流保護、過熱保護、過壓失速保護、過流失速保護、短路保護等多種保護功能 | ||
| 外圍接口 | 模擬輸入 | 2路（AI1、AI2）0~10V/0~20mA，1路（AI3）-10~10V | |
| 模擬輸出 | 2路（AO1、AO2）-10~10V /-20~20mA | ||
| 數字輸入 | 標配6路數字量輸入 | ||
| 數字輸出 | 標配1路開路集電極輸出 | ||
| 標配2路繼電器輸出，觸電容量：3A/AC250V，1A/DC30V | |||
| 通訊方式 | 標配485通訊（MODBUS協議），選配CAN、光纖、Profibus-DP | ||
| 其他 | 鍵盤 | 標配LCD顯示，可兼容LED鍵盤 | |
| 運行環境溫度 | -10℃~+40℃，40℃以上需降額使用 | ||
| 相對濕度 | 5%~95% | ||
| 存儲溫度 | -40℃~+70℃ | ||
| 海拔高度 | 低于1000米，1000米以上降額使用，每升高100米降額1% | ||
| 防護等級 | IP00、IP20、IP54 | ||
| 名稱 | 格式 | 下載 |
|---|---|---|
| Goodrive3000系列中壓高性能矢量變頻器中文產品說明書 | 點擊下載 | |
| Goodrive系列中壓高性能矢量變頻器產品手冊 | 點擊下載 | |
| INVT Workshop(英威騰變頻器/伺服上位機監控軟件) | RAR | 點擊下載 |
| INVT Studio(英威騰變頻器上位機監控軟件) | RAR | 點擊下載 |
