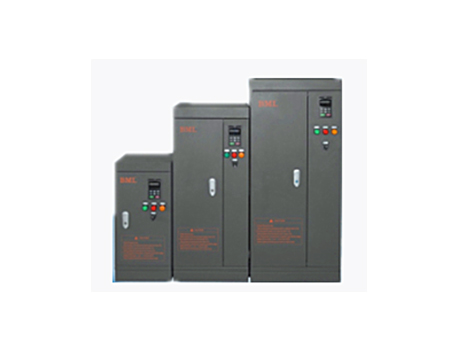

MC200Z異步伺服驅動器采用同步于國際先進技術的邏輯控制、模糊計算技術和信號智能補償技術，
將先進磁通矢量控制交融于伺服驅動控制中，產品具有調速范圍寬，功率容量大，動態性能高，控制
精度好和優良的低速轉矩性能，先進的電流限制技術和硬件優化設計，使產品具有強大的過載能力，能保證 在負載頻繁波動的情況下，異步伺服驅動器都能正常的工作。在塑膠機械、壓鑄機械、型材擠壓機機械等行業以及傳統液壓系統中被大量使用，取得了良好業績和廣泛好評。
我們保證在24小時之內提供專業的產品咨詢、詳細的技術資料及由電氣專業人員提供合理的 設計方案。對您所要求的產品進行統一、合理報價。我們隨時歡迎您的考察。
銷售熱線：13387579833
售前咨詢：027-84777246MC200Z異步伺服驅動器采用同步于國際先進技術的邏輯控制、模糊計算技術和信號智能補償技術，
將先進磁通矢量控制交融于伺服驅動控制中，產品具有調速范圍寬，功率容量大，動態性能高，控制
精度好和優良的低速轉矩性能，先進的電流限制技術和硬件優化設計，使產品具有強大的過載能力，能保證 在負載頻繁波動的情況下，異步伺服驅動器都能正常的工作。在塑膠機械、壓鑄機械、型材擠壓機機械等行業以及傳統液壓系統中被大量使用，取得了良好業績和廣泛好評。

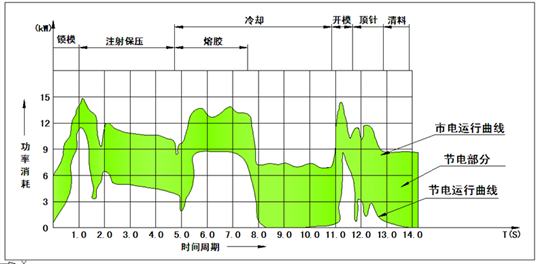

● 高節電率，節電可達30%～65%。節能曲線如圖所示
● 電機軟啟動：對電網沖擊小，降低使用場所變電設備容量，減小噪音。
● 提高功率因數：減小電網無功功率損失。
● 高可靠性：減輕振動，減小機件磨損，降低油溫，延長設備和磨具壽命。
● 操作更具人性化：不改變?cè)O(shè)備原有的操作模式，不需要特別培訓工人。工序動作的工作頻率曲線調好后，可以任意更換模具，不需要再調節異步伺服驅動器參數。具有旁路設計，若該驅動器出現問題時，可手動切換到旁路系統，不影響生產。
● 完善的保護：寶米勒異步伺服驅動器，控制精度高，響應時間快，具有完善的保功能，即過流保護、過壓保護、欠壓保護、過載保護、缺相保護、過熱保護等。能有效的保護油泵馬達，提高設備的使用壽命。
| 項 目 | 指標及規格 | |
| 主電 輸入 |
電壓 | 三相380V ±15%；電壓失衡率<3% |
| 頻率 | 50Hz/60Hz ±5% | |
| 主電 輸出 |
輸出電壓 | 三相0V～輸入電壓 |
| 輸出頻率 | 0.1Hz～400Hz | |
| 過載能力 | 150% 60S；130%長期 | |
| 驅 動 性 能 |
電壓調制 | 電壓矢量（SVPWM）調制 |
| 控制方式 | 無速度傳感器矢量控制（SVC）；轉矩控制（TC）；壓頻比控制 （V/F） |
|
| 運行指令給定 | 鍵盤給定；RUN、F/R端子給定；485通訊給定 | |
| 速度給定方式 | 鍵盤數字給定；X4、X5端子（UP/DOWN）給定； AI1/AI2/AI3端子 模擬信號給定；485通訊給定 |
|
| 速度給定精度 | 數字給定：±0.01%（-10℃～+40℃） 模擬給定：±0.05%(25℃±10℃) |
|
| 速度給定 分辨率 |
數字給定：0.01Hz 模擬給定：1/2000大頻率 |
|
| 速度控制精度 | 無速度傳感器矢量控制：±0.5%（25℃±10℃) | |
| 速度控制范圍 | 無速度傳感器矢量控制：1:100 | |
| 轉矩控制響應 | 無速度傳感器矢量控制：<200ms | |
| 起動轉矩 | 無速度傳感器矢量控制：150%/0.5Hz | |
| 轉矩控制精度 | ±5% | |
| I/O 控 制 通 道 |
設定電壓源 | 1路，10V，5mA |
| 控制電壓源 | 1路，24V，100mA；也可通過PLC端子由外部提供 | |
| 模擬信號輸入 | 3路， 2路(AI1/AI2)0～10V或0～20mA ，功能F4-35和F4-36選擇；1路(AI3)-10V～10V | |
| 集電極輸出 | 2路(Y1/Y2)，0～50mA，可編程，多種輸出量可選 | |
| 運行命令輸入 | 2路(F/R、RUN)，控制運行命令輸入接點端子 | |
| 可編程輸入 | 7路(X1～X7)，可編程，多種輸入量可選 | |
| 模擬信號輸出 | 2路(AO1/AO2)，0～10V或0～20mA，功能F5-12和F5-15選擇 | |
| 繼電器輸出 | 2路，可編程，觸點容量：250V AC/3A或30V DC/1A | |
| 故障報警繼 電器輸出 |
觸點容量：250V AC/3A，30V DC/1A | |
| 串行通訊接口 | RS485接口，標準Modbus通訊協議 | |
| 顯示 | LED數碼管顯示 | 設定頻率、輸出頻率、輸出電壓、輸出電流、電機轉速、 負載線速度， 輸入、輸出端子狀態... |
| 外接儀表顯示 | 給定頻率；輸出頻率；輸出電流（0～10VDC或0～20mA輸出） | |
| 保護功能 | 過流保護、過壓保護、欠壓保護、過載保護、缺相保護 | |
| 選配件 | 制動組件；輸入、輸出交流電抗器；直流電抗器；輸入、輸出濾波器； 遠程鍵盤數據線；通信總線適配器等 |
|
| 環境 | 使用場所 | 室內，不受陽光直射，無塵埃、腐蝕性氣體、可燃性氣體、油霧、 水蒸汽、滴水或鹽分等 |
| 海拔高度 | 低于海拔1000米 | |
| 環境溫度 | -10℃～+40℃ | |
| 濕度 | 20%～90%RH，無水珠凝結 | |
| 振動 | 小于5.9米/秒2（0.6g） | |
| 存儲溫度 | -20℃～+60℃ | |
| 結構 | 防護等級 | IP20 |
| 冷卻方式 | 強制風冷 | |
| 安裝方式 | 壁掛式；落地式 | |
落地式安裝變頻器型號規格
| 變頻器型號 | 額定容量 （KVA） |
額定輸出電流 （A） |
適配電機功率 （KW） |
安裝方式 |
| MC200G0075T4Z | 14 | 18 | 7.5 | 落地 |
| MC200G0110T4Z | 18 | 24 | 11 | 落地 |
| MC200G0150T4Z | 24 | 30 | 15 | 落地 |
| MC200G0185T4Z | 29 | 38 | 18.5 | 落地 |
| MC200G0220T4Z | 34 | 45 | 22 | 落地 |
| MC200G0300T4Z | 45 | 60 | 30 | 落地 |
| MC200G0370T4Z | 57 | 75 | 37 | 落地 |
| MC200G0450T4Z | 69 | 91 | 45 | 落地 |
| MC200G0550T4Z | 85 | 112 | 55 | 落地 |
| MC200G0750T4Z | 114 | 150 | 75 | 落地 |
| MC200G0900T4Z | 134 | 176 | 90 | 落地 |
| MC200G1100T4Z | 160 | 210 | 110 | 落地 |
| MC200G1320T4Z | 192 | 253 | 132 | 落地 |
| MC200G1600T4Z | 231 | 304 | 160 | 落地 |
| MC200G1850T4Z | 265 | 340 | 185 | 落地 |
| MC200G2000T4Z | 287 | 377 | 200 | 落地 |
