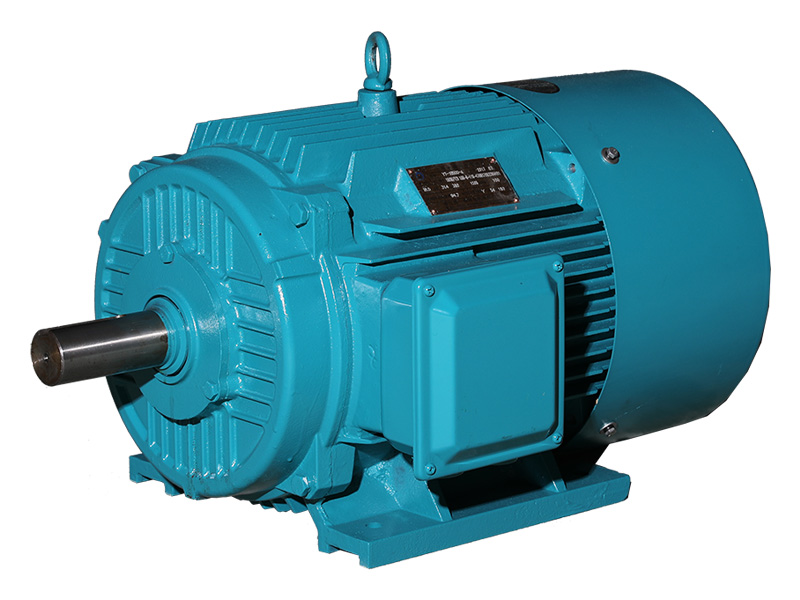

三相稀土永磁同步電動機是我司自主研發設計的高效節能電機，采用永磁材料產生磁場，無需勵磁電流，不僅效率高，而且結構簡單、運行可靠，還可做到體積小、重量輕。既可達到傳統電勵磁電機所無法比擬的高性能(如特高效、特高速、特高響應速度)，又可以制成能滿足特定運行要求的特種電機，可廣泛用于各種機械、風機、水泵、紡織、化工、石油、電力、壓縮機、注塑機、粉碎機等行業。
我們保證在24小時之內提供專業的產品咨詢、詳細的技術資料及由電氣專業人員提供合理的 設計方案。對您所要求的產品進行統一、合理報價。我們隨時歡迎您的考察。
銷售熱線：13387579833
售前咨詢：027-84777246一、性能特點
1、轉速恒定，為同步轉速。
2、功率因數高：通過合理設計能達到極限值1.0。
3、體積小，重量輕，噪聲低。
4、效率高：正常運轉時，轉子無繞組銅耗；高功率因數，可使定子電流較小，定子繞組銅耗小。
5、轉速與電機頻率保持恒定，可簡化控制系統。
6、電機可制成多級、低速大轉矩，以直驅式取消齒輪箱，實現無齒化傳動。
7、調速范圍寬，高轉速設計可達10000r/min
二、使用條件
環境溫度：-15℃～40℃
海拔：不超過1000米
額定電壓：380V、220V、其它電壓可選
額定頻率：100Hz、200Hz、其它頻率可選
工作制：連續工作制（S1）
防護等級：IP54/IP55
絕緣等級：F
冷卻方式：IC411/IC416
接法：Y/△

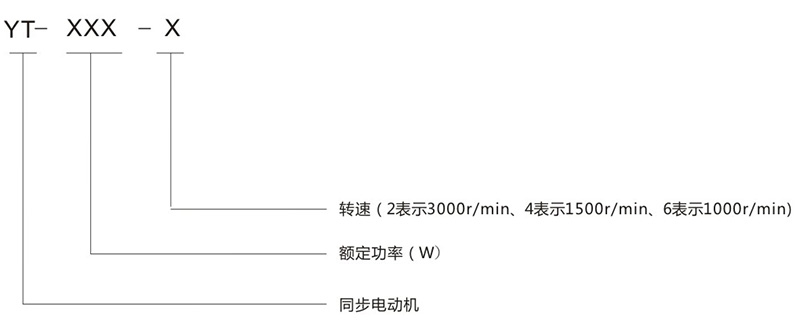

三、型號說明
示例
功率:7500W 轉速:1500r/min
電動機型號:YT-7500-4
四、安裝及外型尺寸

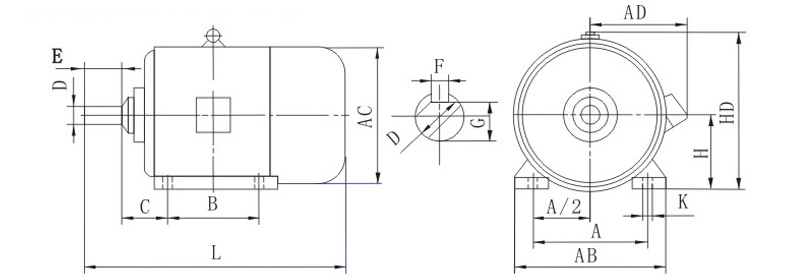

IMB3安裝型式及外形尺寸
| 機座號Frame | 極數Pole | 安裝尺寸Mounting Dimension | 外形尺寸Overall Dimension | |||||||||||||
| A | A/2 | B | C | D | E | F | G | H | K | AB | AC | AD | HD | L | ||
| 80M | 2.4.6.8 | 125 | 62.5 | 100 | 50 | 19 | 40 | 6 | 15.5 | 80 | 10 | 165 | 175 | 150 | 175 | 290 |
| 90S | 2.4.6.8 | 140 | 70 | 56 | 24 | 50 | 8 | 20 | 90 | 180 | 195 | 160 | 195 | 315 | ||
| 90L | 2.4.6.8 | 125 | 340 | |||||||||||||
| 100L | 2.4.6.8 | 160 | 80 | 140 | 63 | 28 | 60 | 24 | 100 | 12 | 205 | 215 | 180 | 245 | 380 | |
| 112M | 2.4.6.8 | 190 | 95 | 70 | 112 | 245 | 240 | 190 | 265 | 400 | ||||||
| 132S | 2.4.6.8 | 216 | 108 | 89 | 38 | 80 | 10 | 33 | 132 | 280 | 275 | 210 | 315 | 475 | ||
| 132M | 2.4.6.8 | 178 | 515 | |||||||||||||
| 160M | 2.4.6.8 | 254 | 127 | 210 | 108 | 42 | 110 | 12 | 37 | 160 | 15 | 330 | 335 | 265 | 385 | 605 |
| 160L | 2.4.6.8 | 254 | 650 | |||||||||||||
| 180M | 2.4.6.8 | 279 | 140 | 241 | 121 | 48 | 14 | 42.5 | 180 | 355 | 380 | 285 | 430 | 670 | ||
| 180L | 2.4.6.8 | 279 | 710 | |||||||||||||
| 200L | 2.4.6.8 | 318 | 159 | 305 | 133 | 55 | 16 | 49 | 200 | 19 | 395 | 420 | 315 | 475 | 775 | |
| 225S | 4.8 | 356 | 178 | 286 | 149 | 60 | 140 | 18 | 53 | 225 | 435 | 475 | 345 | 530 | 820 | |
| 225M | 2 | 311 | 55 | 110 | 16 | 49 | 815 | |||||||||
| 4.6.8 | 60 | 140 | 18 | 53 | 845 | |||||||||||
| 250M | 2 | 406 | 203 | 349 | 168 | 140 | 250 | 24 | 490 | 515 | 385 | 575 | 930 | |||
| 4.6.8 | 65 | 58 | ||||||||||||||
| 280S | 2 | 457 | 229 | 368 | 190 | 280 | 550 | 585 | 410 | 640 | 1000 | |||||
| 4.6.8 | 75 | 20 | 67.5 | |||||||||||||
| 280M | 2 | 419 | 65 | 18 | 58 | 1050 | ||||||||||
| 4.6.8 | 75 | 20 | 67.5 | |||||||||||||
| 315S | 2 | 508 | 254 | 406 | 216 | 65 | 140 | 18 | 58 | 315 | 28 | 635 | 645 | 576 | 865 | 1240 |
| 4.6.8 | 80 | 170 | 22 | 71 | 1270 | |||||||||||
| 315M | 2 | 457 | 65 | 140 | 18 | 58 | 1310 | |||||||||
| 4.6.8 | 80 | 170 | 22 | 71 | 1340 | |||||||||||
| 315L | 2 | 508 | 65 | 140 | 18 | 58 | 1310 | |||||||||
| 4.6.8 | 80 | 170 | 22 | 71 | 1340 | |||||||||||
| 355M | 2 | 610 | 305 | 560 | 254 | 75 | 140 | 20 | 67.5 | 355 | 730 | 710 | 655 | 1010 | 1660 | |
| 4.6.8 | 95 | 170 | 25 | 86 | 1760 | |||||||||||
| 355L | 2 | 630 | 75 | 140 | 20 | 67.5 | 1660 | |||||||||
| 4.6.8 | 95 | 170 | 25 | 86 | 1760 | |||||||||||

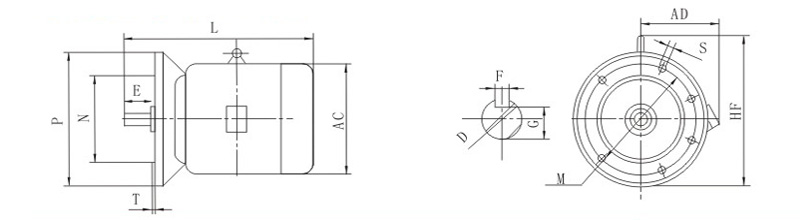

IMB5安裝型式及外形尺寸
| 機座號Frame | 極數Pole | 安裝尺寸Mounting Dimension | 外形尺寸Overall Dimension | |||||||||||
| D | E | F | G | M | N | P | S | T | AC | AD | HF | L | ||
| 80M | 2.4.6.8 | 19 | 40 | 6 | 15.5 | 165 | 130 | 200 | 12 | 3.5 | 175 | 150 | 185 | 290 |
| 90S | 2.4.6.8 | 24 | 50 | 8 | 20 | 195 | 160 | 195 | 315 | |||||
| 90L | 2.4.6.8 | 340 | ||||||||||||
| 100L | 2.4.6.8 | 28 | 60 | 24 | 215 | 180 | 250 | 15 | 4 | 215 | 180 | 245 | 380 | |
| 112M | 2.4.6.8 | 240 | 190 | 265 | 400 | |||||||||
| 132S | 2.4.6.8 | 38 | 80 | 10 | 33 | 265 | 230 | 300 | 275 | 210 | 315 | 475 | ||
| 132M | 2.4.6.8 | 515 | ||||||||||||
| 160M | 2.4.6.8 | 42 | 110 | 12 | 37 | 300 | 250 | 350 | 19 | 5 | 335 | 265 | 385 | 605 |
| 160L | 2.4.6.8 | 650 | ||||||||||||
| 180M | 2.4.6.8 | 48 | 14 | 42.5 | 380 | 285 | 430 | 670 | ||||||
| 180L | 2.4.6.8 | 710 | ||||||||||||
| 200L | 2.4.6.8 | 55 | 16 | 49 | 350 | 300 | 400 | 420 | 315 | 480 | 775 | |||
| 225S | 4.8 | 60 | 140 | 18 | 53 | 400 | 350 | 450 | 475 | 345 | 535 | 820 | ||
| 225M | 2 | 55 | 110 | 16 | 49 | 815 | ||||||||
| 4.6.8 | 60 | 140 | 18 | 53 | 845 | |||||||||
| 250M | 2 | 140 | 500 | 450 | 550 | 515 | 385 | 595 | 930 | |||||
| 4.6.8 | 65 | 58 | ||||||||||||
| 280S | 2 | 585 | 410 | 650 | 1000 | |||||||||
| 4.6.8 | 75 | 20 | 67.5 | |||||||||||
| 280M | 2 | 65 | 18 | 58 | 1050 | |||||||||
| 4.6.8 | 75 | 20 | 67.5 | |||||||||||
| 315S | 2 | 65 | 140 | 18 | 58 | 600 | 550 | 660 | 24 | 6 | 645 | 576 | 900 | 1240 |
| 4.6.8 | 80 | 170 | 22 | 71 | 1270 | |||||||||
| 315M | 2 | 65 | 140 | 18 | 58 | 1310 | ||||||||
| 4.6.8 | 80 | 170 | 22 | 71 | 1340 | |||||||||
| 315L | 2 | 65 | 140 | 18 | 58 | 1310 | ||||||||
| 4.6.8 | 80 | 170 | 22 | 71 | 1340 | |||||||||
| 355M | 2 | 75 | 140 | 20 | 67.5 | 740 | 680 | 800 | 710 | 655 | 1010 | 1660 | ||
| 4.6.8 | 95 | 170 | 25 | 86 | 1760 | |||||||||
| 355L | 2 | 75 | 140 | 20 | 67.5 | 1660 | ||||||||
| 4.6.8 | 95 | 170 | 25 | 86 | 1760 | |||||||||
