TJY系列三相伺服永磁同步電動機是晉一公司綜合當今國際電機的發展趨勢，結合變頻驅動的特點自主研 發的新型變頻驅動系統，以精致的外觀設計，理想的技術指標，高的性價比，提供給客戶。
我們保證在24小時之內提供專業的產品咨詢、詳細的技術資料及由電氣專業人員提供合理的 設計方案。對您所要求的產品進行統一、合理報價。我們隨時歡迎您的考察。
銷售熱線：13387579833
售前咨詢：027-84777246一、性能特點
1.國際流行的方型結構，獨特的通風冷卻系統,高功率密度；
2.電機在基頻以下恒轉矩輸出,結合控制系統，在0轉速時，也可達到額定轉矩輸出;
3.使用低損耗硅鋼片，在整個規定速度范圍內都保持較高的效率水平；
4.精準的動平衡和低轉動慣量更適合伺服系統的控制，達到快速響應;
5.由于采用無機座結構電機中心高降低•減少電機的安裝空間；
6.永磁電機采用了定制的磁鋼•使電機更加可靠；
7.可根據不同場合加裝編碼器，提高控制精度；
8.適用于永磁矢量控制的變頻調速系統；
二、基本型式
|
電機中心高 (mm) |
100、132、160、180、225、280 |
|
功率 (kW) |
1. 5-500kW |
|
電壓 (V) |
380V、660V、其它電壓可選 |
|
基準頻率(Hz) |
50Hz、67Hz、75Hz、133Hz、200Hz、其它頻率可選 |
|
轉矩(N.m) |
15-2400N.m |
|
極數 |
4、6或 8 |
|
絕緣等級 |
F |
|
熱保護器 |
PTC、PTO或KTY按需 120°C |
|
安裝方式 |
B3 或 B35 |
|
工作制 |
SI (S2、S4、S6可選) |
|
防護等級 |
IP54 (IP23相同機座功率可増加） |
|
冷卻方式 |
IC416 (IC06可選防護等級IP23) |
|
環境溫度 |
-15- + 20°C |
|
定子材料 |
硅鋼片疊壓 |
|
端蓋 |
鑄鐵 |
|
接線盒位置 |
非驅動端右側，其它按需 |
|
接法 |
Y/A |

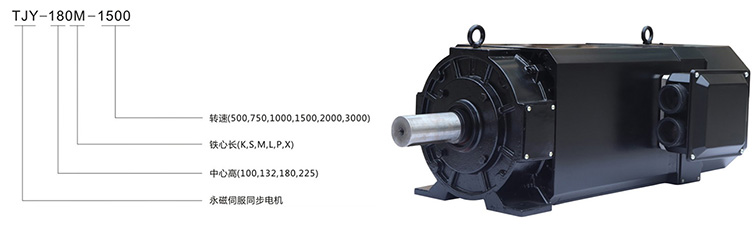

三、型號說明
四、安裝及外形尺寸

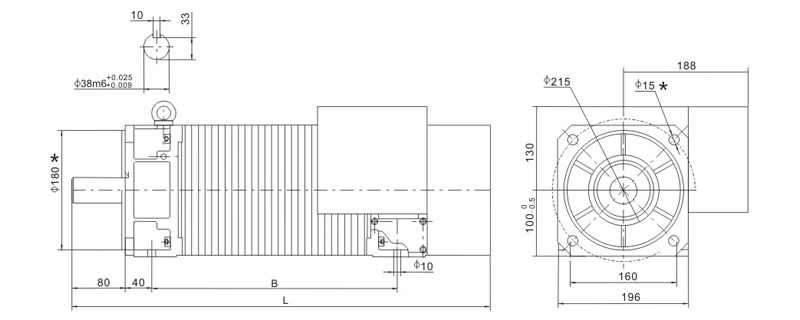

TJY100
|
型號 |
B |
L |
|
TJY-100S |
190 |
450 |
|
TJY-100M |
230 |
490 |
|
TJY-100L |
280 |
540 |
|
TJY-100P |
370 |
630 |
|
TJY-100X |
410 |
670 |
帶*尺寸僅為B35安裝時加工

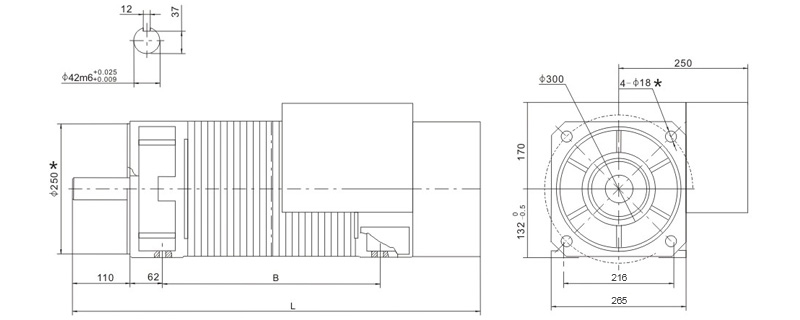

TJY132
|
型號 |
B |
L |
|
TJY-132S |
280 |
620 |
|
TJY-132M |
310 |
660 |
|
TJY-132L |
340 |
690 |
|
TJY-132P |
380 |
720 |
|
TJY-132X |
420 |
790 |
帶*尺寸僅為B35安裝時加工

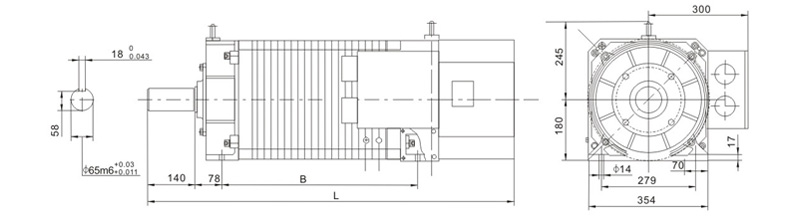

TJY180
|
型號 |
B |
