本月，位于孟加拉國首都達卡工業園區的模塊化UPS成功實現對該園區一套數控印刷加工系統穩定零故障供電一周年，獲得了客戶的贊譽。此應用中的模塊化UPS為英威騰電源的新一代明星產品RM系列，該產品以獨特的結構設計，極高的穩定性與可靠性獲在數控加工領域得到了廣泛應用，本文以此安裝為例，詳解RM系列的具體應用。
現場工況
客戶的印刷數控加工系統位于達卡工業園區，其整個工業園區供電不足，每天都會出現市電間歇性停電，市電斷電后，園區會啟動備用發電機，啟動過程大概會有2-3分鐘，每天大概會出現3-4次停電。
客戶需求

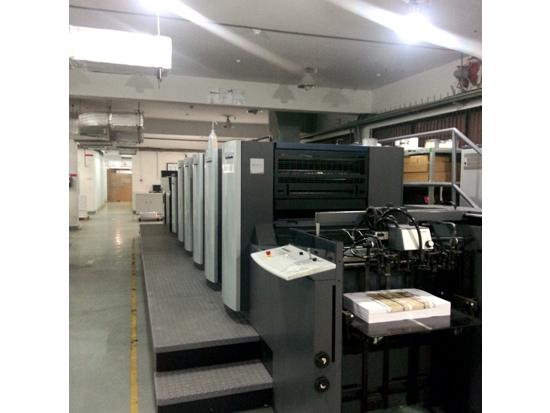

客戶的印刷數控加工系統為一套聯合生產線，主要由打印單元和烘干單元兩部分組成。每次停電，都會造成打印單元和烘干單元中大量加工原材料報廢，造成一定的經濟損失；同時，由于該套設備每次重新啟動需要預熱烘干單元，啟動時間達5-10分鐘之久，以每天3.5次停電，每次10分鐘間斷時間計算，每天有近40分鐘的工作時間被浪費；另外由于頻繁的停電和由發電機供電的相對不穩定性對加工設備的壽命也造成不利影響。
針對這些情況客戶提出以下的供電要求：
（1）停電時，保障設備正常供電切換時間少于10ms，且由發電機供電時保證供電穩定
（2）電池后備時間保持在滿載15分鐘
（3）設備具有一定冗余性，能實現快速維護
（4）能實現快速故障診斷，實時了解系統運行狀態
解決方案
通過了解，該系統運行穩定時三相線電流約為80A左右，在啟動時的峰值電流可以達到120-130A，系統是一個比較典型的整流性負載，輸出PF大概在0.83，無能量回饋至電網，據此情況，結合客戶要求，我司給出了如下解決方案：

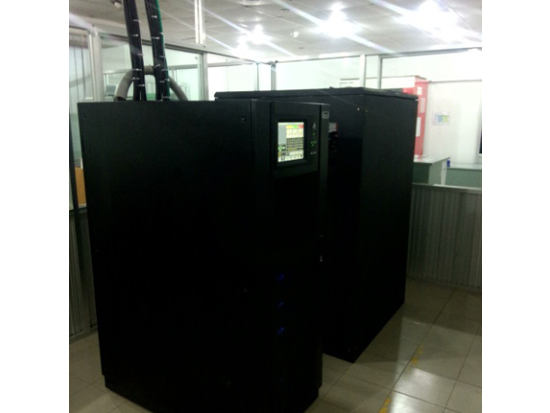

（1）主機配置6插槽的基于30kVA的RMX系列RM180/30X,最大功率可達180kVA，輸出功因達0.9；
（2）功率模塊配置5個PM30X，采用4+1冗余模式，且留有一個模塊供后期擴容；
（3）電池配置40節150Ah，12V電池，完全滿足客戶的后備時間需求，且能保證多次淺放電時對電池的壽命要求；
（4）配置選件SNMP卡，可以方便客戶直接通過網頁監控UPS運行狀態，實時掌握UPS的運行信息
（5）配置選件防塵網，適應園區多塵的工業環境

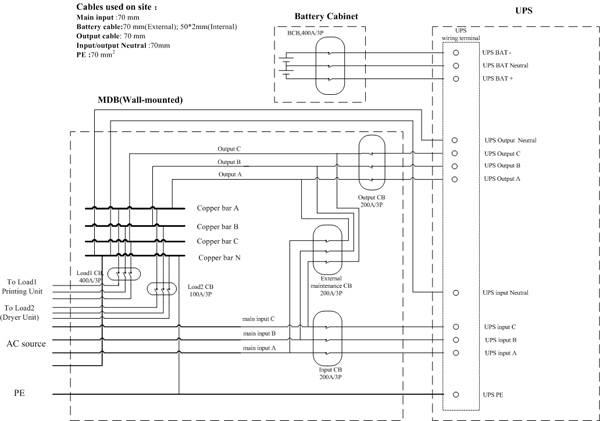

（6） UPS現場配置圖如下圖所示
運行效果
通過現場實際運行調試，UPS穩定運行時負載率在40%，啟動時最大負載率約在50-60%左右，停電時，實現無間斷切換到電池模式，客戶可以直接在監控室實現對UPS運行狀態的全監控，完全滿足客戶的要求。
安裝運行一年多年，整套系統運行穩定可靠且保持了零故障，完全避免了客戶以往由于停電造成的損失，提高了整個產線的工作效率，為客戶創造了巨大的經濟價值。
同時客戶對RM系列10.4”人性化的液晶操作界面贊不絕口。
本月，客戶將會再次下單采購另一套RM系統，這是對RM系列模塊化UPS安全供電于工業數控加工系統的最好的肯定。
