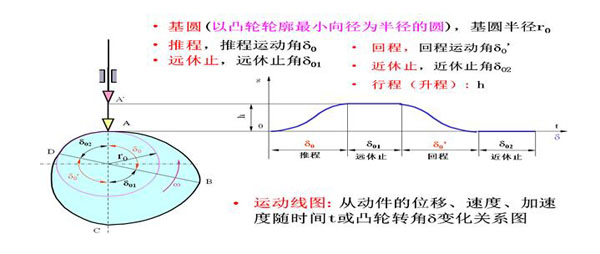

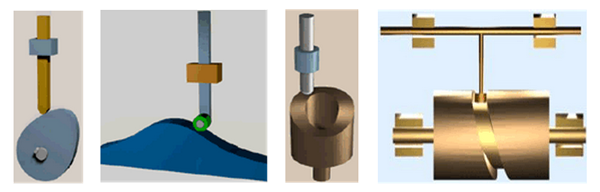

電子凸輪(英文簡稱ECAM)，是利用構造的凸輪曲線來模擬機械凸輪，以達到機械凸輪系統相同的凸輪軸與主軸之間相對運動的軟件系統，通過編碼器將位置信息反饋給CPU，CPU進行運算處理，并在指定位置將進行輸出。
軌跡—軌跡式凸輪(path--path)，它是在凸輪程序中為每一個凸輪設置一個軌跡起點和軌跡終點，當實際位置(角度或者位移)到達軌跡起點時凸輪被置位；而當實際位置到達軌跡終點時凸輪被復位。對于此類凸輪，可得到兩軸之間的非線性電子同步比，從軸位置可與使用凸輪輪廓的主軸同步。
軌跡—時間式凸輪(path--time)，它是在凸輪程序中為每個凸輪位置設置一個軌跡的起點和持續時間，當實際位置到達軌跡起點時凸輪被置位，然后經過預設的持續時間之后凸輪被復位。對于此類凸輪，可得到不同于梯形或者S形的運動輪廓。
a. 設定主軸和從軸; b. 設定電子凸輪曲線; c. 實現電子凸輪運動
注：電子凸輪曲線可以采用多種描述方式，常見的采用兩維表格分別描述主軸和從軸的值；也可以采用數學公式來描述。很多廠家提供了具體的軟件工具來方便生成電子凸輪曲線

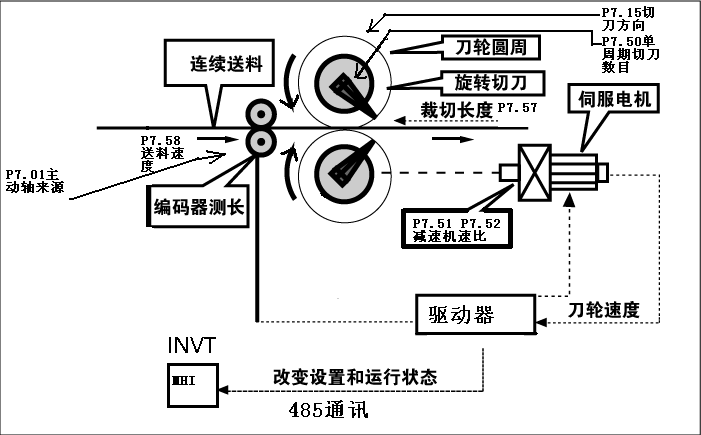

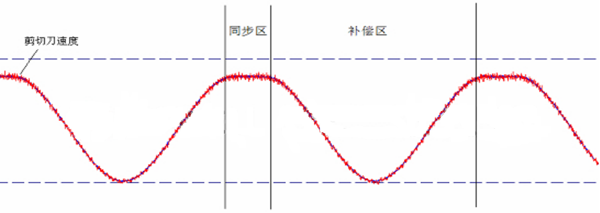

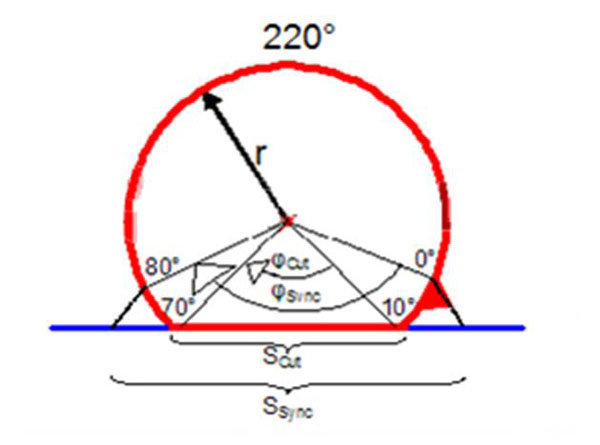

同步角（P7.59）：切刀速度與物料前進速度一致的區域。如圖，0--80度的區間即為同步角度。在此區域內還涉及同步速度修正P7.53。

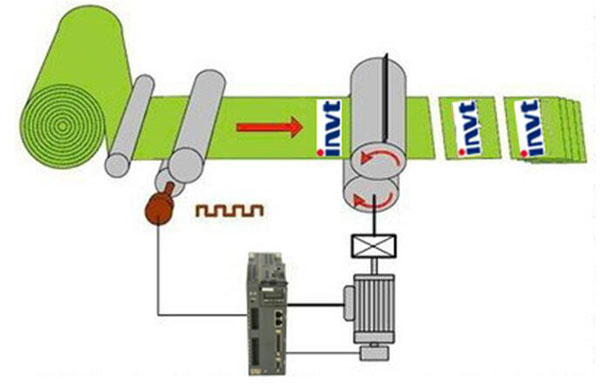

工藝要求：
a. 在觸摸屏上顯示切割數量和送料長度，其中切割數量不可以修改但可清零，送料長度可設置，并且需要實時更改（下一周期有效）。
b. 在剛開始加工或者加工過程中，有一個手動立即剪切按鈕，只要按下，切刀立刻切割一下，不影響后續加工；在切割過程中需要隨機裁下一塊料進行質量評估。
c. 增加一個點動按鈕，因?yàn)樵谠O(shè)備停機時需要點動刀頭進行維修。

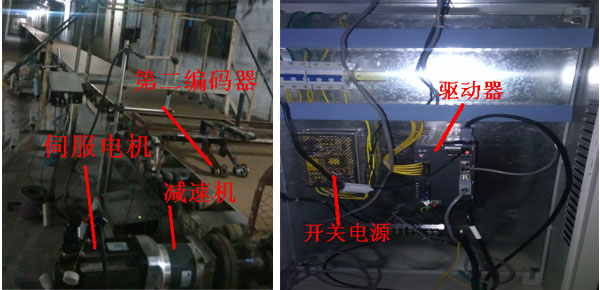

硬件配置：
a.英威騰DA200伺服(2.0kW); b.英威騰觸摸屏; c.歐姆龍編碼器; d.中大減速機

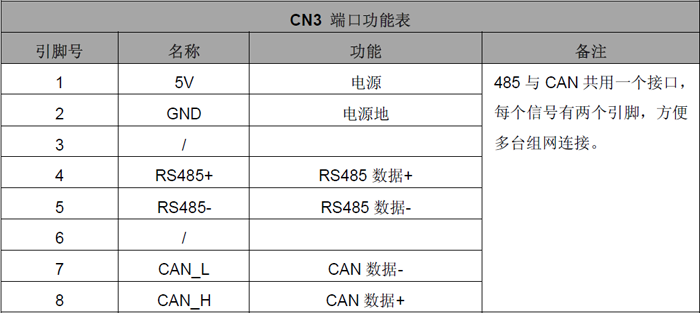

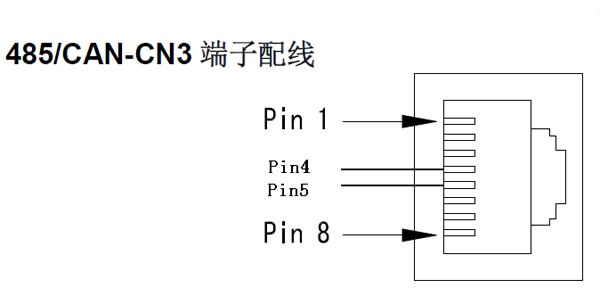

A. 485的配線

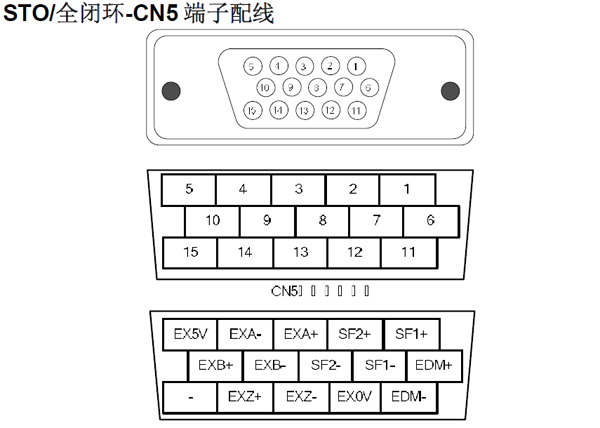

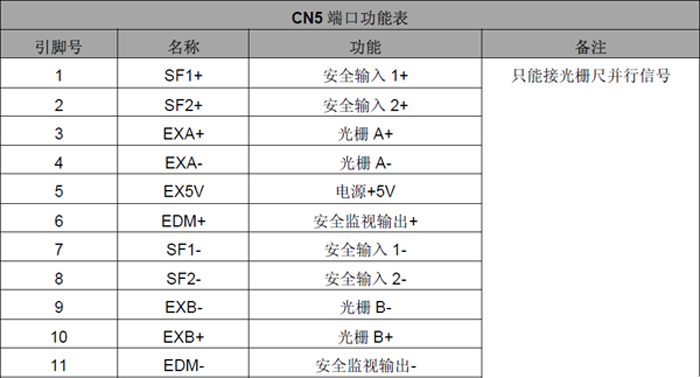

B. 硬件第二編碼器接線
C. CN1控制接線
DI1(電子凸輪嚙合端口)
DI2(電子凸輪脫離端口)
DI3(伺服使能)急停
DI5(控制模式切換端口)
DI6(home開關輸入端口)
DI8(設置為0備用端口)
DO1(回零完成輸出)
COM+ COM-

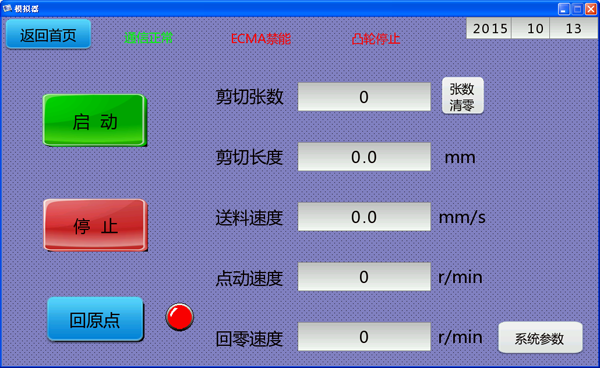

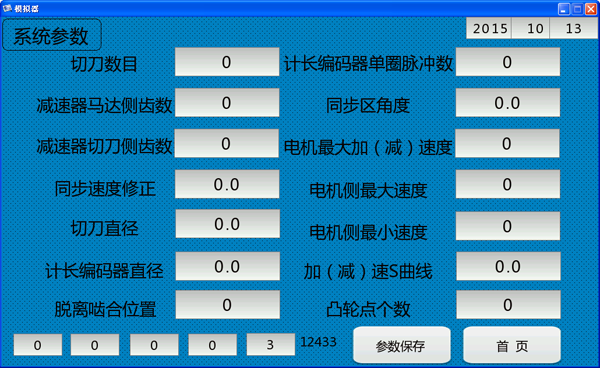

d. 觸摸屏
|
P0.20=電子凸輪 |
P5.15=回原點觸發 |
P7.55=76.7編碼器直徑 |
|
P0.03=位置速度模式 |
P7.00=ECMA使能 |
P7.56=4000單圈脈沖數 |
|
P0.40=內部速度 |
P7.01=1主動軸來源 |
P7.57=裁切長度 |
|
P0.46=速度設定 |
P7.02=1ECMA嚙合條件 |
P7.58=送料速度 |
|
P3.00=1E電子凸輪嚙合 |
P7.03=7ECAM脫離條件 |
P7.59=90同步區角度 |
|
P3.01=1F電子凸輪脫離 |
P7.15=切刀方向 |
P7.60=1000最大加（減）速度 |
|
P3.02=17原點開關輸入 |
P7.19=3內建飛剪曲線 |
P7.61=3000（電機側最大速度） |
|
P3.04=5 控制模式切換 |
P7.31=1定長計數來源 |
P7.62=0 電機最小速度 |
|
P3.05=3伺服使能 |
P7.50=1 切刀數目 |
P7.63=50加減速S曲線 |
|
P3.10=F 回原完成 |
P7.51=1馬達側齒數 |
P7.64=參數計算生效 |
|
P5.10=27回原點方式 |
P7.52=40切刀側齒數 |
P10.45 = 0X003通訊 |
|
P5.11=1上電回原點 |
P7.53=80 同步速度修正 |
P10.46 = 1凸輪嚙合 |
|
P5.12=外部屏幕設定 |
P7.54=320切刀直徑 |
P10.46 = 2凸輪脫離 |
切刀直徑：切刀刀刃到固定切刀輥輪中心距離的二倍
計長編碼器直徑：通常為外圍第二編碼器滾輪直徑
說明A：外圍計數第二編碼器必須為差分輸出信號
說明B：從P7組參數開始，只要涉及電子凸輪曲線的參數，設置完都需要重新置位P7.64為1（此參數置位后自動復位），重新生成凸輪曲線，下一周期生效。
說明C：電子凸輪嚙合與脫離的指令通過通訊給定生效，系統默認是物理端口，需要先將DI1，DI2改成通訊控制有效即P10.45=3。然后對應向P10.46里寫數控制。
經過現場測試，DA200應用在石膏板裁切精度達到±1mm，而其它同類伺服的精度為3mm左右。通過在驅動器里集成凸輪功能,省去了獨立的外部運動控制器，不僅降低了硬件成本,還減少了運動控制器和伺服驅動器之間的接線工作,降低了電氣方面出現問題的可能性。通過設定裁切尺寸，系統自動計算運動曲線，從而實現對不同尺寸的裁切，配合生產管理系統實現訂單間的連續無隙切換,最大限度減少廢石膏板的產生。
