關鍵詞：護卡膜切片機 控制系統 DB100伺服驅動器 IVC1 PLC
1.引言
由于考慮到成本價格、操作難度、技術落后等原因，到目前為止，國內還沒有一家企業制造出一套完整的護卡膜切片機設備。雖然切片機行業內有類似設備，但基本都是用變頻器來驅動電機，所以誤差無法控制在更精確的范圍內，因此他們想通過創新來增加產能、提高精度、減少浪費、提高靈活性和生產力，來增加在行業內的競爭力。
2.英威騰技術方案
2.1機械系統
2.1.1機械系統的組成
護卡膜切片機設備主要由底座、送料、吐料、拖料、切料等部分組成。如圖1所示。

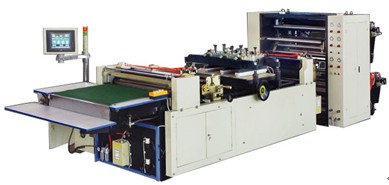

圖1 護卡膜切片機
2.1.2護卡膜切片機性能參數
護卡膜切片機是切片機中的一種，專門用于裁切護卡膜。護卡膜切片機采用雙放料形式進行雙片縱橫向分切及切斷，改變了過去采用切紙機裁切的方式，大大提高了裁切精度和生產效率。該機技術參數如下：
材料厚度：75u-175u（單片），可雙片裁切
卷材最大寬度：950mm
卷材最大直徑：650mm
切片速度：60-100片/分（視材料而定）
切片長度：30-1300mm
切斷精度：≤±0.1
2.2控制系統
該控制系統選用了英威騰的HMI、IVC1 可編程控制器、GD300變頻器、DB100驅動器，由于全部選用了英威騰的設備，所以各設備間完美兼容。整體構架如圖2所示：

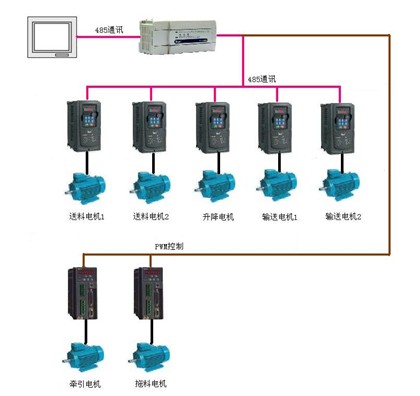

圖2 基于英威騰控制系統的護卡膜切片機系統架構
2.3系統軟件設計
2.3.1系統軟件架構
系統主要分為人機界面和下位機兩部分。機器系統軟件架構如圖3所示：

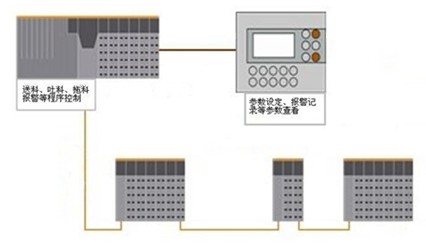

圖3 系統軟件架構
2.3.2人機界面設計功能
(1)主頁面
主頁面主要是觀察機器的當前狀態，報警情況，數據統計等重要參數，還可方便的切換進入其他功能頁面，如圖4所示：

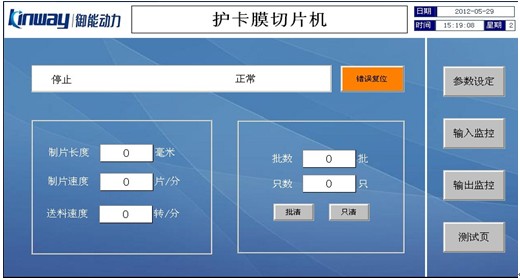

圖4 主頁面
(2)輸入輸出監控頁面
查看當前輸入輸出口的工作狀態，方便維修人員故障判斷和進行維修。

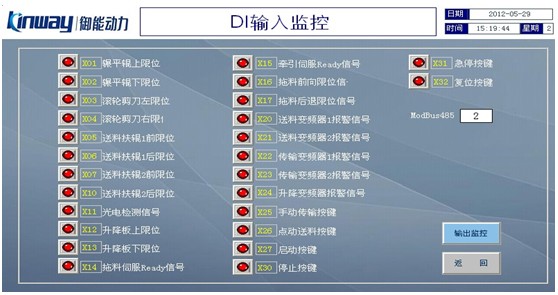

圖5 輸入輸出監控畫面1
圖6 輸入輸出監控畫面2
(3)測試界面
方便客戶進行新機調試、設備的測試。電氣維修人員也可用此頁面判斷電氣設備是否正常。在停機時可以進行操作，如果機器正在運行時，切勿在此頁面操作。

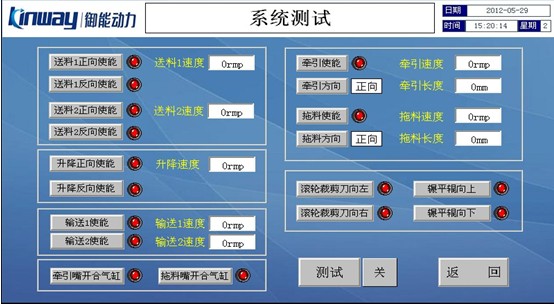

圖7 測試界面
(4)參數設置界面
參數設置界面主要是設定主要的一些工藝參數，在機器運行時，切勿改變參數。

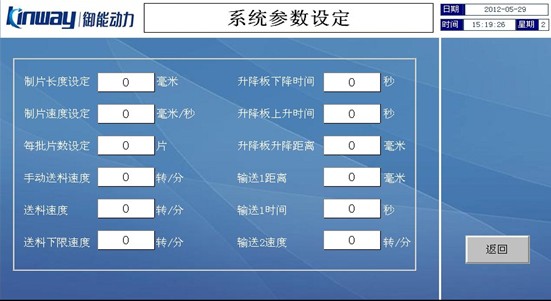

圖8 參數設置界面
3.總結
護卡膜切片機是切片機行業內較為先進的設備之一，使切片產品的切片精確度取得了革命性的進步，在提升企業技術水平，穩定產品質量，提高生產效率，實現文明生產等方面具有重大作用。這些年，隨著國內切片機制造業的迅猛發展，用伺服驅動器替代變頻器的護卡膜切片機肯定會得到廣泛應用。借助于英威騰產品的高性能使得基于英威騰系統的這款護卡膜切片機在國內切片設備中達到領先水平，這是一個非常具有競爭力的技術方案。
