1. 引言
施工升降機是現代高層建筑施工中必不可少的設備，傳統施工梯采用的是繼電-接觸器控制方式，直接啟動和機械抱閘強制制動，啟制動沖擊大，舒適性差，大大影響了機械結構的使用壽命。從近年建筑機械相關展會的情況來看，變頻施工梯所占比重越來越大，已經成為發展的必然趨勢。
2. 應用現場設備及圖片

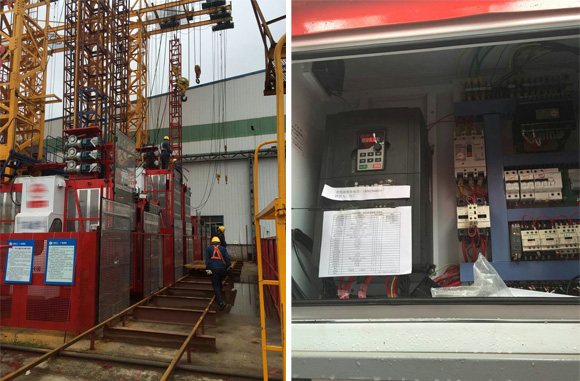

該應用現場為廣西某建筑機械公司，現場施工梯傳動機構為3電機蝸輪蝸桿傳動系統。電磁制動三相異步電動機，具體電機參數未：11KW 380V 24A 50HZ 1390RPM。配置變頻器型號：英威騰GD300-69-037-4，變頻器額定功率37KW，額定輸出電流75A?，F(xiàn)場圖片如下：
3.系統調試
3.1 設備接線

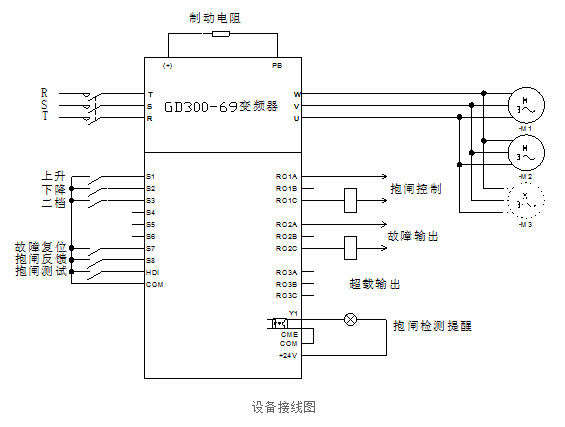

按下圖變頻器端子輸入輸出信號配合繼電-接觸器控制電路完成接線，其中抱閘檢測功能用戶可做選用。抱閘輸出繼電器串入原有抱閘控制回路。
3.2 變頻器調試
設置P02組電機參數，設置端子相應功能碼參數后進行銷軸稱重功能校準，然后進入空載測試、安全測試、滿載測試和超載測試幾個階段。
安全是施工升降機最重要的標準，在系統調試時必須按照國標進行安全測試。在空載調試時，可測試升降機上下限位、上下限速、吊籠各門等限位開關是否按設計標準動作；在超負載調試，進行超載測試。防墜測試，通常在施工升降機上安裝有防墜安全器，防墜安全器是施工升降機上重要的一個部件，要依靠它來消除吊籠墜落事故的發生，工地上使用中的升降機都必須每三個月進行一次墜落試驗，墜落試驗可通過打開電機制動，使吊籠依靠自身重量在模擬墜落的速度下，看防墜安全器是否動作。
4.英威騰Goodrive300-69建機專用變頻器特點

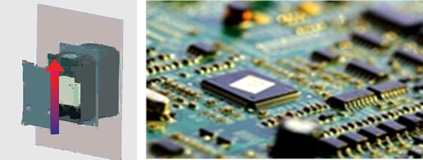

● 獨立風道設計
針對設備應用現場高振動、高溫、高濕度、含水泥等腐蝕性粉塵大的復雜環境，采用獨立風道與板卡三防設計，有效防止污染物進入電子器件區域，全面提升防潮、防塵、防腐蝕能力，減少產品故障，延長使用壽命；
● 專用抱閘繼電器
針對抱閘頻繁動作的特殊工況，采用超長壽命繼電器，保障抱閘系統的可靠性；
| INVT | 100萬次 |
| 其他廠家 | 不到10萬次 |
● 直流風扇
針對工地現場電壓波動情況，全系列產品采用直流風扇，運行狀態不隨電網電壓變化，即使超低電網電壓，散熱依舊不打折扣；

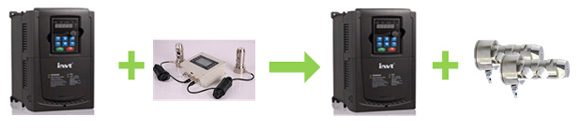

● 超載保護
內置超載保護功能，滿足施工升降機超載保護應用要求，節省成本，簡化線路，方便維護；

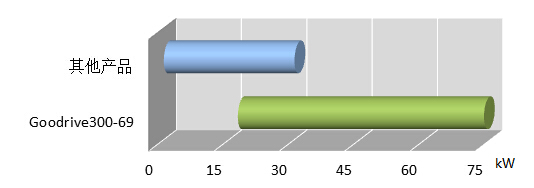

● 快速制動
18.5-75KW變頻器標配內置制動單元，簡化系統配置，體積更小，客戶成本更低；

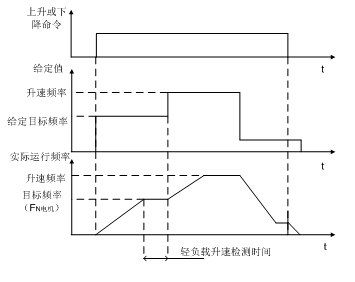

● 輕載升速
負載較輕時，提升運行速度，設備工作效率大幅提升；
● 調試簡單
標配外引式LED鍵盤，支持參數上傳及下載；塔機起升、施工升降機應用一鍵設定，只需簡單調整即可滿足應用要求，簡化調試過程；

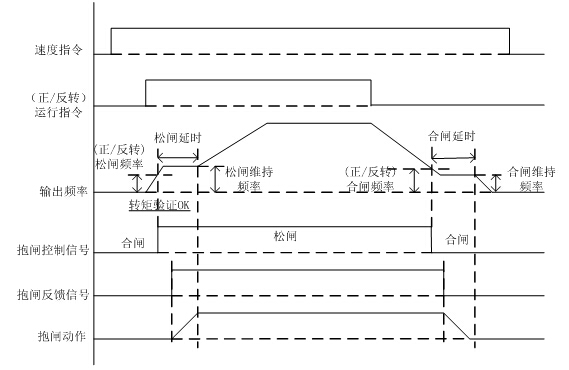

● 專用抱閘控制邏輯
針對建筑起重機械特性，合理進行變頻器啟停與抱閘裝置的時序控制，保障設備的高效、安全運行；
● 零位檢測
變頻器停車后，操作桿需回到中心位置并且超過設定時間才允許重新啟動，防止工人誤操作引發安全事故；
● 轉矩驗證
在松開機械制動器和開始提升傳動之前，確認電機能夠產生足夠的轉矩，實現零速抱閘與松閘控制，避免溜車的同時減少剎車磨損。
5.結束語
經現場調試驗證，英威騰GD300-69建筑機械專用變頻器表現完美，升降機起停時無沖擊和下滑現象，運行平穩無抖動。變頻器低頻力矩大，抱閘邏輯安全有效，實現零速松抱閘，大大減少了對減速機、聯軸器、制動器等機械設備的沖擊，也降低了對電網的沖擊。
參考文獻：
[1] 《GD300-69系列變頻器產品補充說明書》深圳市英威騰電氣股份有限公司
