1.引言
隨著社會的發展與科技的進步，人們對于電梯的要求不再僅僅是滿足乘坐的安全需求，還需對電梯的智能化、舒適性與便捷性提出了苛刻的要求。電梯控制系統是一個十分復雜的系統，涉及控制技術、電機驅動技術、網絡技術、無線通信技術等，可以說電梯是人類科技與文明的產物。
2.電梯系統介紹
電梯控制系統通常由以下幾個部分組成：
●電梯主控裝置（通常指電梯控制柜）；
●轎廂控制板；
●轎廂指令板；
●外呼顯示器；
●多媒體圖片機；
●廣告機；
●智能IC卡控制；
●電梯遠程監控。
3.電梯控制系統解決方案

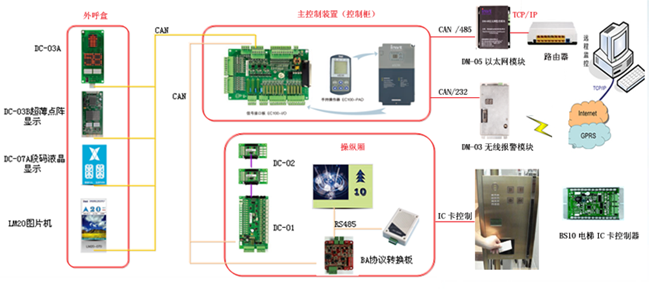

3.1系統解決方案圖
3.2EC100電梯智能整體機技術特點
●電梯遠程監控；
●采用變頻矢量控制技術、智能化電梯控制技術、網絡通訊技術；
●集電梯驅動、控制、管理為一體；
●采用先進的矢量算法，軟硬件兼容異步電機和永磁同步電動機，以實現產品庫存通用化；
●電機參數靜態自學習、動態旋轉自學習技術；
●處理器與I/O輸入/輸出單元分離設計；
●標配異步電機編碼器接口? 標配永磁同步電機編碼器接口，可用 sincos編碼器和帶U、V、W信號的方波編碼器；

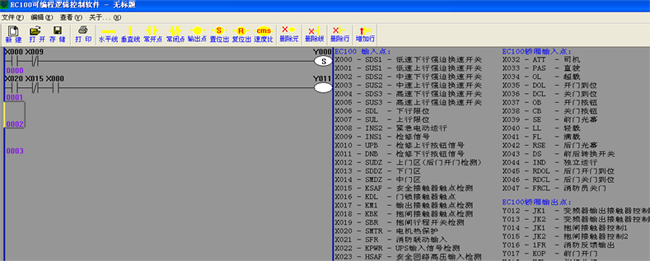

●可編程控制技術
通過對EC100主控板的輸入信號和輸出信號進行編程控制，提供二次開發接口給電梯廠工程師，滿足用戶便捷的調試仿真邏輯，并能夠方便的開發出特定模式的應用。電梯廠工程師能夠通過編輯上位機圖形軟件方式對開放接口進行編程，從而提高產品應用的靈活性和便捷性。
3.3 EC100應用范圍
●最大支持運行速度：6m/s；
●最高支持樓層：64層；
●功率范圍：單相AC220V 1.5KW-2.2KW；
●三相AC380V 4KW-150KW；
●驅動電機：異步電機 永磁同步電機；
●應用場所：乘客電梯 貨梯 別墅電梯 醫用電梯 特種電梯等。
4.EC100電梯智能整體機功率選擇
變頻器過載能力150%額定電流下60S保護，180%額定電流10秒鐘保護，對于電梯來講選擇變頻器以下計算方式： 180%變頻器額定電流≥200%電機額定電流。
5.再生能量的處理
電梯在上行或下行的過程中由于負載的不同，電動機將處于再生發電狀態。逆變器中的六個回饋二極管將傳動機構的機械能轉換成電能回饋到中間直流回路，并引起儲能電容兩端電壓升高。若不采取必要的措施，當直流回路電容電壓升到保護極限值后變頻器將過電壓跳閘。
對連續再生能量的處理有以下兩種方案。
方案1：在中間直流回路設置電阻器，讓連續再生能量通過電阻器以發熱的形式消耗掉；

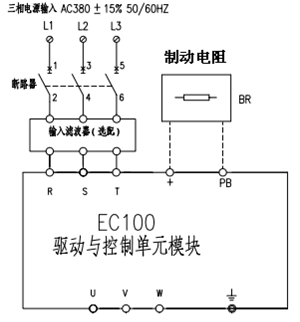

制動電阻連接圖
方案2：采用再生整流器方式，將連續再生能量送回電網，這種方式稱為回饋制動。英威騰推出的DBU型能耗制動單元和RBU型能量回饋單元的具體參數可參見說明書。

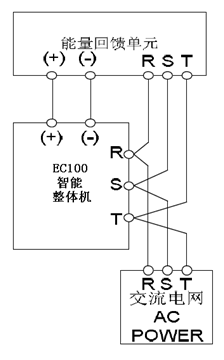

能量回饋單元連接圖
