1. 引言
本PLC 為英威騰IVC1-2416MR，外形尺寸為長182mm*寬90mm*高71.2mm,凈重590g。既可采用35mmDIN 卡槽安裝，又可采用螺釘固定安裝。這篇是深圳市英威騰自動控制技術有限公司通過中華工控網提供的工控網友的體驗產品，從客戶角度，從使用者角度對英威騰PLC控制餐梯進行說明。
2. 工藝原理分析

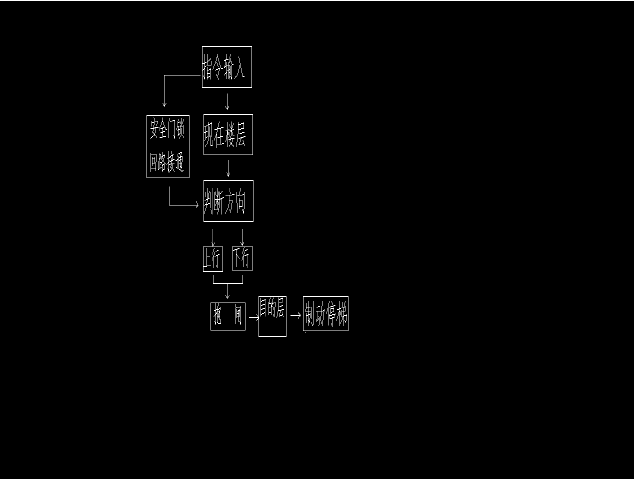

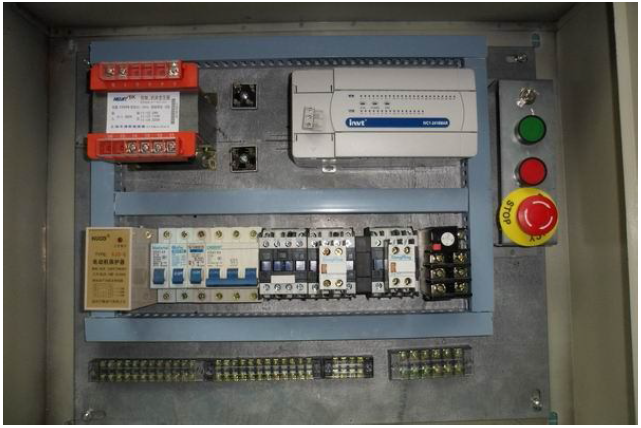

電梯控制柜布置圖如圖1 所示：
圖1

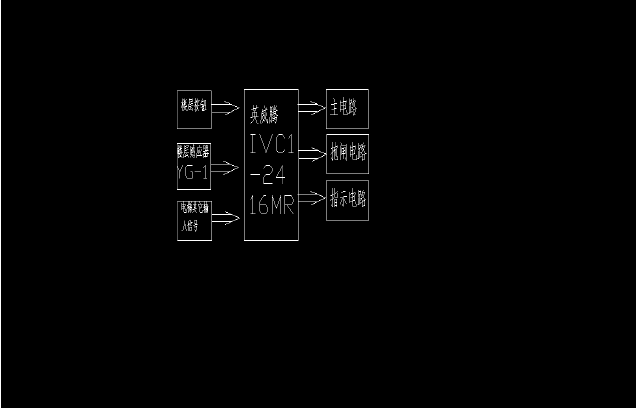

電梯系統硬件結構圖，其各部分功能說明如圖2 所示：
圖2

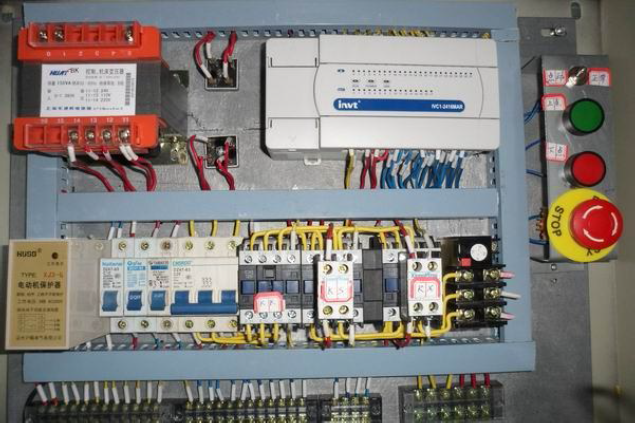

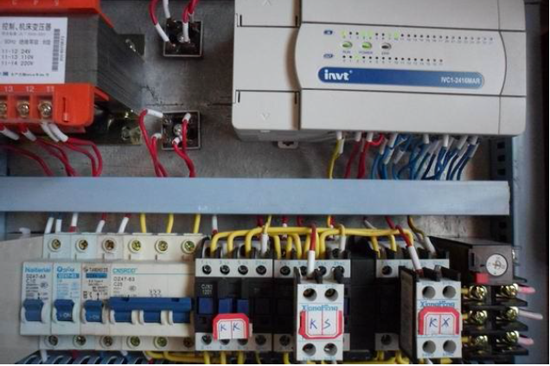

下圖為控制柜接線完成后的圖:
2 .1 主電路
主電路 由三相交流輸入、總電源空開、共用接觸器、上/下運行接觸器、熱保護繼電器、曳引機和制動單元幾部分組成。
2 .2 PLC 控制電路
2 .3 位置控制電路
電梯作為一種特種設備， 除要求安全可靠外，還要求運行平穩，停層準確。本系統采用安裝在轎廂上的隔磁板與安裝在井道中的YG-1磁開關聯合動作來確定轎廂的位置。由于磁開關和隔磁板動作有時會造成樓層數據丟失，所以在程序中加入了總運行時間保護和樓層越層保護，來增加電梯的可靠性。程序設計:X14-X16 為樓層停梯平層輸入位置開關，為現場調節平層誤差方便，可通過調整計時器的延時時間來調整平層位置。

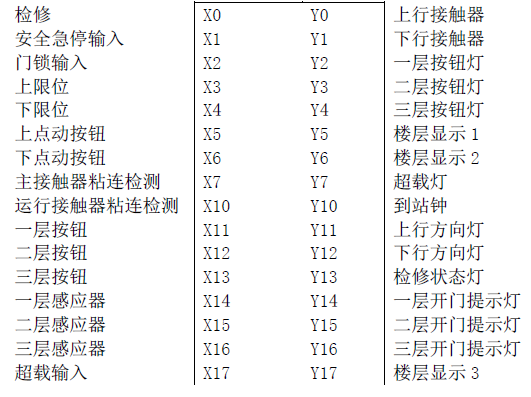

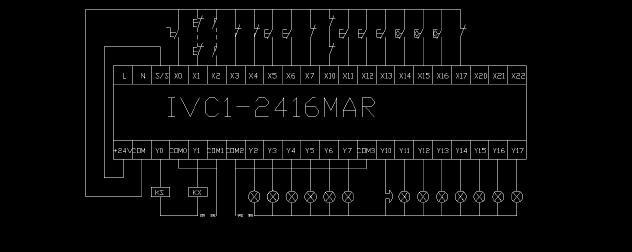

下圖為輸入輸出接線對應點圖：
X1 對應安全急?；芈返妮斎?。X2 對應門鎖回路的輸入，為了安全可靠的運行，加了時間繼電器來驗證X2 的輸入動作。X3-X4 為上、下限位開關，即能強近上、下越層停梯，又能強制顯示一、三層樓層指示。X11-X13 為1-3 層層樓輸入按鈕。X7-X10 為輸出接觸器通斷檢測功能所對應的驗證常閉觸點，能對上、下運行接觸器不能吸合、釋放錯誤和共用輸出接觸器不能吸合、釋放錯誤進行檢測驗證。X0 為正常/檢修轉換開關，X5-X6 為檢修狀態時上、下點動按鈕開關。Y10為電梯到站蜂鳴輸出，當X17 超載開關動作時也會有報警蜂鳴輸出，并驅動Y7 動作來給超載燈供電。Y0-Y1 為上、下運行接觸器輸出對應點。Y2-Y4 為按鈕指示燈，Y14-Y16 為各樓層開門提示燈，Y11-Y12為上、下運行方向燈。本程序還設計了電梯總的運行時間不能超過25S，否則會保護，使電梯不能起動。當電梯保護或有接觸器不能吸合、釋放錯誤時，電梯將不能運行，而且電梯的樓層顯示器就會閃動，只有過了10S 后故障才會自行解除。
3. 使用后感
英威騰PLC 外觀還是挺不錯的，設計合理，安全可靠。如果輸出點的通道能再細分下就更好了，這樣就能輸出多種電壓，而不用使用轉換繼電器。在這我就沒使用轉換繼電器，而是用上、下接觸器的常開輔助觸點并聯來驅動主運行接觸器的。如果能直接從PLC 驅動主運行接觸器那就更好了。
