1.引言
礦井提升機是在繁重而又復雜的條件下進行工作的設備，因此要求提升機的拖動裝置能適應頻繁啟動、停止、調速及換向，并能實現重載起動。在保證提升設備的安全可靠的情況下，按照設計的提升速度圖工作。礦井提升系統有豎井提升系統和斜井提升系統之分。豎井提升系統提升能力大、荷載重，一般選用大功率電動機。斜井提升系統應用在中小型礦井，一般配用90-315KW的中小功率電動機。
2.系統方案

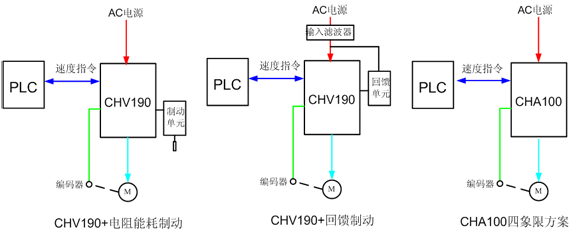

礦井提升機采用變頻調速，不但提高了調速性能和精度，而且節能。由于礦井提升機一般工作行程長，長時下放時有大量的發電回饋電能需要處理。第一種傳動方案是采用CHV190變頻器加電阻能耗制動方式，這種方案投資不大，但節能效果一般。第二種方案是采用CHV190變頻器加回饋制動方式，這種方案投資比第一種方案高，它可以把處于發電制動狀態的電動機的回饋能量直接向礦山的供電系統回饋，節能效果好；為了降低能量回饋單元工作時產生的諧波，建議用戶在傳動系統進線端加裝輸入濾波器。第三種方案是采用CHA100四象限變頻器，它能夠?qū)崿F(xiàn)能量的雙向流動，即可為電動機提供能量，又可以把處于發電制動狀態的電動機的回饋能量直接向礦山的供電系統回饋，并且具有功率因數高、諧波極低的突出優點。第三種方案投資較大，但節能效果好，而且具有不污染電網的突出優點。為了提高提升機工作的安全性，三種方案都建議采用閉環矢量控制。
3.方案優勢
●安全性高，可靠的抱閘、接觸器控制時序，保證礦井提升機安全、可靠運行；
●集成多種提升機專用功能，可以簡化設計，提高現場調試效率；
●提供DBU系列能耗制動、RBU系列能量回饋單元、CHA100系列PWM整流器等多種傳動方案供用戶靈活選擇，不但性價比高，而且進一步提高礦井提升機的能效。
