1.煤礦行業電能質量現狀分析

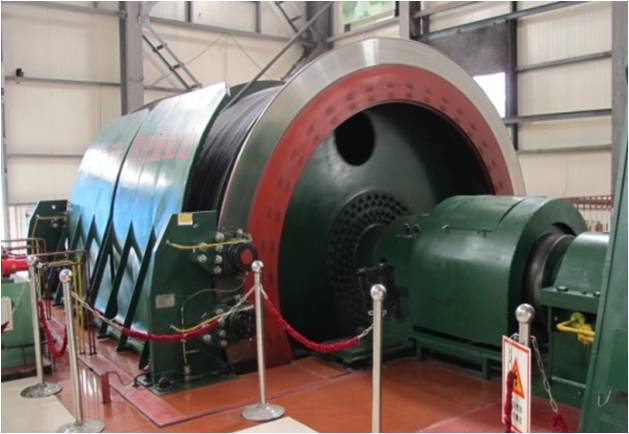

礦井提升機屬于動態負荷，從提升機啟動、穩定到制動一個工作周期一般在幾分鐘之內，而且在這一過程中無功變化大，功率因數在提升階段最低（達到0.2左右），制動階段則較高。而且提升機啟動頻繁，一般箕斗從井下提升到井上需要2～3分鐘時間，其中加速時間約為10～12秒。另外大功率提升機普遍采用晶閘管供電的直流系統或交-交變頻調速系統，產生大量有害高次諧波。
2.解決方案
系列高壓靜止無功發生器能夠穩定電網電壓，提高功率因數，有效抑制高次諧波，可以完美地解決提升機等重工業負載在工作時所引起的電能質量問題。
3.產品特點
● 響應速度快
采樣時間低至80us，保證控制系統響應速度；
響應時間小于5ms，滿足沖擊負荷和電壓閃變的補償要求；
響應時間 < 5ms；
● 并網諧波小
采用獨特的直流電壓平衡及多電平矢量控制算法；
并網電壓諧波小于1%，優于同類產品并網電壓諧波3%；
由功率單元串聯，輸出波形經疊加后逼近正弦波；
● 并網沖擊小
自勵啟動技術，并網無沖擊；
并網瞬間電流只有10A左右，維持時間只有 2~3ms；
● 優良的低電壓特性
當電壓從1.0降低至0.4時，SVC的輸出電流從1.0減少到0.4，輸出無功從1.0降至0.16，SVG輸出電流維持1.0不變（甚至可運行在短時過載區），輸出無功從1.0降至0.4，SVG輸出無功是SVC的2.5倍；
● 占地面積小
安裝占地面積小，便于日常維護；
無并聯濾波器組，占地面積大大減少，可以做成移動式；
特別適合風力發電、光伏發電等位置偏僻，土建成本高的應用現場。
