摘 要：相比礦用提升機采用傳統制動方式存在的一些問題，以及使用普通變頻器控制礦用提升機，在啟動和停止瞬間因輸出力矩不夠而產生的"溜鉤"現象，本文以某煤礦采用英威騰Goodrive800變頻器控制的礦用提升機為例，詳細介紹了Goodrive800控制礦井提升機在低頻啟動和制動時的優越性以及四象限運行在節能上的突出優勢。
關鍵詞：Goodrive800 礦井提升機 四象限 矢量控制
1.引言
礦井提升機是煤礦、鐵礦、有色金屬礦生產過程中重要的設備。提升機的安全、可靠運行，直接關系到企業的生產狀況和經濟效益。變頻調速是近年來發展起來的一門新興的自動控制技術，它利用改變被控對象的電源頻率，成功實現了交流電動機大范圍的無級平滑調速，在運行過程中能隨時根據電動機的負載情況，使電機始終處于最佳運行狀態，在整個調速范圍內均有很高的效率，節能效果明顯。采用變頻器對異步電動機進行調速控制，由于使用方便、可靠性高并且經濟效益顯著，所以得到廣泛應用。
2.應用環境分析
2.1煤礦提升機系統組成
礦井提升機的主要結構由電動機、減速箱、盤形制動器、液壓站、滾筒、鋼絲繩、深度指示器等部分組成；它采用電動機連接減速機驅動滾筒帶動鋼絲繩從而拉動容器在井筒中升降，完成輸送任務，減速和停車時采用液壓站配合盤形閘制動，見下圖：

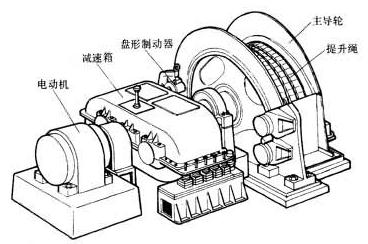

圖1 提升機系統

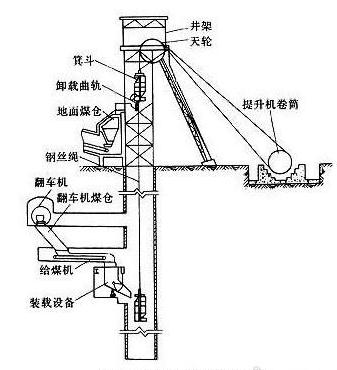

圖2 提升機模型
2.2提升機負載特性
提升機應具有大的啟動轉矩，通常超過150%的額定轉矩，若考慮超載實驗等因素，至少應在起動加速過程中提供200%的額定轉矩；由于機械制動器的存在，為使變頻器輸出轉矩與機械制動器的制動轉矩平滑切換，不產生溜鉤現象，必須充分研討變頻器啟動信號與機械制動器動作信號的控制時序；
當絞車向下運行在減速段時，電動機將處于再生發電狀態，其能量要向電源側回饋，必須根據不同的現場情況研討如何處理這部分再生能量。絞車在提升重物離開地面時瞬間負載變化劇烈，變頻器應能對這種沖擊性負載進行平滑控制；由于生產效率的要求，提升機必須具備快速啟停提升能力，這對變頻器穩定性提出更高要求。
3.系統方案
3.1 英威騰Goodrive800變頻器性能介紹
●優異的控制性能
-可驅動異步電機機和永磁同步電機；
-提供VF、開環矢量、閉環矢量三種控制方式；
-電機溫度檢測，實時監控電機溫度，同時優化控制性能；
-控制單元、功率單元可選擇外部獨立電源供電或母線供電；
-多機柜產品正負母線配置熔斷器，有效隔離故障單元，避免故障擴大；
-提供STO、SS1、SLS、SBC安全功能保護；
●豐富的產品類型
-系列提供二極管、可控硅、IGBT PWM整流單元；
-系列提供標準變頻器單元、逆變單元、LCL PWM濾波單元；
-系列提供標準傳動和四象限傳動柜式產品；
●模塊化結構設計
-模塊化設計，采用輪滑結構，方便組裝與現場維護；
-控制單元與功率單元采用光纖通訊，可靠性強；
-單元接線方式上進下出，滿足客戶共母線方案使用；
-標準柜機產品滿足單邊維護需求；
●高可靠性
-關鍵器件采用國際知名品牌長壽命器件；
-系統單元之間采用光纖通訊，實現光電隔離；
-單元產品散熱采用軸流風扇方案，確保但愿產品可靠性；
-國際權威認證機構TUV SUD的CE認證測試；
-標準柜式產品EMC性能滿足C3等級要求。
3.2 方案說明
(1)負載為提升機，需要四象限運行（有源前端AFE能量回饋），故選用標準柜式四象限變頻器GD800-26，另建議采用閉環矢量模式（需在電機側加裝編碼器，將脈沖信號引入到變頻器PG卡做閉環處理），提高低頻力矩,提升控制精度；
(2)GD800-26內置LCL濾波單元、PWM IGBT整流單元、逆變單元及配電和控制部分，功率因數接近于1；
(3)GD800提供6脈波和12脈波整流連接方式，且內置LCL濾波單元，用于PWM整流器前級濾波，保證了諧波含量滿足國標《電能質量 公用電網諧波》 GB/T14549—1993的要求。
3.3 控制實現
本方案中GD800變頻器用到多功能輸入端子S1、S2、S3、S4，多功能輸出端子R01A、RO1C、RO2A、RO2C號，模擬量輸入端子AI1，GND,模擬量輸出端子AO1，GND。其中S1號和S2號端子定義為變頻器的正轉，反轉端子。S3號和S4號端子在變頻器出廠時設置為變頻急停和故障復位端子。AI1，GND端子為主控臺到變頻器的模擬量給定信號，這個信號由主令控制器通過PLC處理后送出，來控制絞車以不同的頻率運行。AO1，GND端子為變頻器電流輸出，這個信號由變頻器送到PLC中來顯示運行電流。多功能輸出端子R01A、RO1C、RO2A、RO2C號為兩組常開的繼電器輸出點（常閉可選）?？梢愿鶕?jù)客戶實際需要設置為變頻運行輸出，或者故障輸出等功能，將此信號與系統的保護回路綜合起來，構成完善安全的操作系統，實現提升機高效，安全的運行。另外需要在電動機測安裝旋轉編碼器，將電機運行時產生的脈沖信號反饋到變頻器中，變頻器設置為有感矢量控制，使控制性能得到明顯提升。

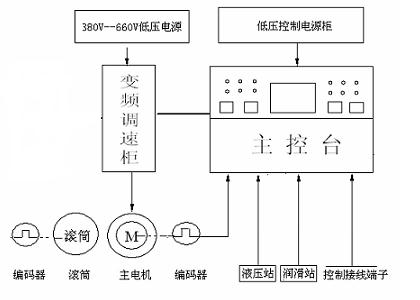

圖3 系統電氣接線圖
4.客戶評價
通過煤礦長時間的運行觀察和絞車司機的使用反饋，由Goodrive800變頻器驅動的全變頻煤礦提升機系統運行良好，與傳統的交流切電阻提升機電控相比，性能可靠、操作方便、安全性高、四象限運行回饋電網的電能可以迅速收回設備成本。
5.結束語
變頻調速是近年來發展起來的一門新興的自動控制技術，它利用改變被控對象的電源頻率，成功實現了交流電動機大范圍的無級平滑調速，在運行過程中能隨時根據電動機的負載情況，使電機始終處于最佳運行狀態，在整個調速范圍內均有很高的效率，節能效果明顯。采用變頻器對異步電動機進行調速控制，由于使用方便、可靠性高并且經濟效益顯著，所以得到廣泛應用，因此，應用礦用提升機專用變頻器，對提升機原有控制系統進行改造，將成為歷史的必然趨勢。
參考文獻：
[1] 《Goodrive 800變頻器產品說明書》深圳市英威騰股份有限公司
