1.方案說明

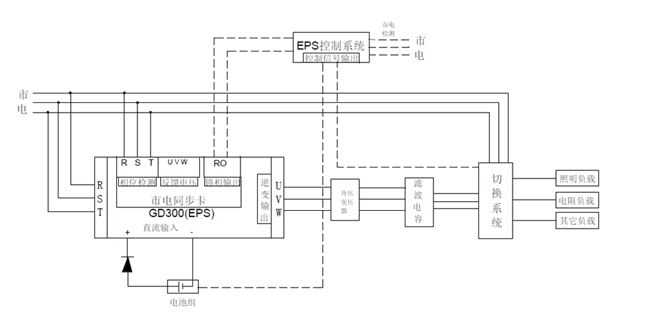

系統應用框圖如下：
●EPS應急電源系統主要由逆變部分、電池部分、輸出升壓濾波部分、切換控制部分組成；
●逆變部分為我司EPS專用變頻器，輸出電壓根據需要設定，在市電有正常時，逆變輸出保持同步空載輸出，并向系統控制器輸出同步信號，市電提供空載輸出用電，市電掉電時，負載切換到后備電源，電池組通過直流母線提供負載用電；
●電池組部分由蓄電池與充電裝置組成，輸出直流電壓，其輸出正端通過正向二級管與變頻器母線正極連接（防止市電正常時母線電流倒灌到電池），市電正常時，電池組處于充電狀態；
●輸出升壓率波部分由一個升壓變壓器與濾波電容構成，保持輸出電源為客戶需要的穩壓穩頻電源。
2.Goodrive300-EP專用功能說明

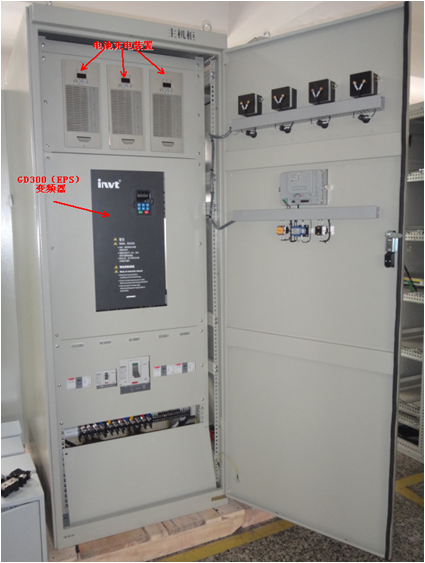

Goodriver300系列EPS專用變頻器采用模塊化設計，標配市電同步卡，滿足客戶在EPS電源系統鎖相、欠壓報警、自動限流、支持全系列直流輸入、高靜音、輸出電壓更接近的正弦波的前提下，同時提供了豐富的外接端子，支持多種控制，穩定的PID電壓反饋通道，確保負載變化的情況下,輸出電壓的穩定性。
3.應用場合
●消防應急EPS電源
---消防用動力型EPS、快速切換電源；
●岸電電源
---低壓、中壓岸電電源；
●大功率變頻電源
---實驗室電源、化纖電源等滿足穩壓穩頻、獨立調壓、獨立調頻等功能要求的；
●電磁攪拌電源
---冶金連鑄設備。
