關鍵詞：Goodrive5000 選礦廠 球磨機 矢量變頻器
1.引言
鋼材、有色金屬和水泥等是國民經濟最重要的基礎結構材料，也是使用量最多的功能性材料。隨著我國國民經濟的迅猛發展，鋼材、有色金屬和水泥等基礎性結構材料的消耗大幅攀升，這幾年中國的鋼產量連續幾年鋼產量居世界第一位，急劇增長的消費刺激了鋼材、有色金屬等大宗材料的生產設備迅速發展，以穩產高效、節能降耗為基礎，對現有選礦設備進行革新改造在各企業得到廣泛重視，并得到迅猛發展。作為鋼鐵行業的基礎產業的選礦業，隨著鋼鐵產業的膨脹也得到迅速提升。在選礦生產中，球磨作業是整個選礦生產工藝流程的最關鍵環節，發揮著承上啟下的作用。
在選礦生產中，球磨是整個選礦工藝流程的最關鍵環節，磨礦作業在選礦廠基建投資和生產費用（主要是電耗、鋼耗）中占較大比重，也是整個選礦廠的“瓶頸”作業環節，直接關系到選礦生產的處理能力、磨礦產品質量，對后續作業指標乃至整個選礦廠的經濟指標產生重大影響。鋼鐵的急劇發展，激發了作為鋼鐵產業基礎的選礦業的大發展，進一步刺激了球磨機制造技術的發展創新。各種球磨機應用技術研究在生產實踐中得到迅速深化，球磨機進一步向大型化、高自動化、低能耗方向發展。
2.運用環境分析
2.1球磨機構成與分類
鐵礦球磨機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠。球磨機主機包括筒體，筒體內鑲有用耐磨材料制成的襯，有承載筒體并維系其旋轉的軸承，還要有驅動部分，如電動機，和傳動齒輪，皮帶輪，三角帶等。
球磨機是鋼材、有色金屬和水泥等部門不可缺少的重要設備。從礦山開采的各種礦石需要達到單體分離，才能滿足工業生產要求。要實現單體分離，就需要將開采的礦石進行破碎、磨碎，然后進行分選。在選礦工業中，礦物顆粒成細粒、微粒嵌布，要分離他們，必須磨細至0.3-0.1毫米，有時甚至需要磨至0.05-0.074毫米以下才能實現單體分離，所以磨礦作業在選礦工業流程中占有重要位置。
磨礦機按照磨礦介質的不同可分為:球磨機(介質為鋼球或鑄鐵球)；棒磨機(介質為鋼棒)；礫磨機(介質多是磨圓的卵石子)；自磨機(被磨礦石作磨礦介質)。球磨機可以破碎各種硬度不同的礦石，其破碎比可以達到200以上。球磨機的給礦粒度一般不大于65毫米，最適宜的粒度為6毫米以下，產品粒度在15-0.075毫米之間。棒磨機用在礦石成粗粒嵌布的鎢礦、錫礦的磨礦處理上，也可用在球磨機前作粗磨，其給礦粒度一般不超過20-25毫米，產品粒度多在3毫米以下。目前，國內選礦工業中，球磨機是使用最為廣泛的磨礦設備。
按照筒體的形狀，磨礦機又可分為圓錐形和圓筒形兩種，而圓筒形磨礦機又可分為短筒型和管型。短筒型球磨機的筒體長度一般小于等于兩倍的筒體直徑，管型的磨礦機的長度則不小于筒體直徑的3倍。管型磨礦機主要用于水泥工業，短筒圓錐形主要用于有色金屬礦石與黑色金屬礦石的粗磨、細磨作業。
2.2球磨機原理：
礦石的磨碎是在磨礦機機體中進行的，圓筒形磨礦機有一個空心圓筒，圓筒兩端是帶端蓋的空心軸頸，軸頸支承在軸承上。圓筒內裝有各種破碎介質，如鋼球、鐵球、鋼棒或礫石等，當圓筒繞水平軸線按照規定的轉速回轉時，裝在筒內的破碎介質和礦石在離心力和摩擦力的作用下，隨著筒體運動到一定高度，當磨礦介質的自身重力大于離心力時，脫離筒體內壁拋射下落，產生沖擊而擊碎礦石。同時，磨礦機在運轉過程中，筒內磨礦介質相互間有滑動，對礦石也有一定研磨作用，所以礦石的磨碎主要靠破碎介質落下時的沖擊力和運動時產生的研磨作用。
礦石由圓筒一端的空心軸頸不斷給入，而磨碎以后的產品經過圓筒另一端的空心軸不斷排出，筒內礦石的移動是利用不斷加入礦石的壓力來實現的。濕磨時，礦石被水流帶走，干磨時，礦石被抽出筒外的氣流帶走。
2.3球磨機的臨界轉速和最佳工作轉速

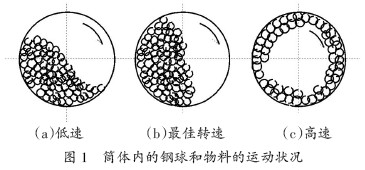

球磨機的轉速直接影響到鋼球和物料的運動狀況及物料的磨制過程。在不同的轉速下，筒體內的鋼球和物料的運動狀況如圖1所示。
若轉速比較低時，鋼球和物料隨筒體內壁上升，當鋼球和物料的傾角等于或大于自然傾角時，鋼球沿斜面滑下，如圖1（a），不能形成足夠的落差，鋼球?qū)ξ锪系哪ニ樽饔煤苄。@種情況效率很低。如果筒體的轉速很高，由于離心力的作用，以致物料和鋼球不再脫離筒壁，而隨其一同旋轉，如圖1（c）。產生這種狀態的最低轉速稱為臨界轉速nLJ。臨界轉速下鋼球沒有撞擊作用，物料只受到輕微的研磨，效率也很低。當筒體的轉速處于上述兩者之間時，鋼球被帶到一定的高度后沿拋物線落下，如圖1（b）。此時鋼球?qū)ν驳椎奈锪袭a(chǎn)生強烈的撞擊作用，效率最高。效率最高時的工作轉速稱為最佳工作轉速nZJ。
一般最佳工作轉速通常為nZJ=（0.74~0.88）nLJ
球磨機為恒轉矩負載機械，電機輸出的軸功率PZ為
由式（3）可見，球磨機消耗的電功率與電機的轉速的一次方成正比，因此，用變頻器在基頻以下調節電機的轉速可節能，但節能的幅度與調速的范圍有關。
2.4球磨機負載特性
球磨機一般采用簡單的工頻控制，易造成物料的過度研磨，所需研磨周期較長，研磨效率較低，單位產品功耗較大。球磨機一般采用星三角或自耦降壓?jiǎn)?dòng)，啟動電流大，對設備和電網的沖擊很大，機械設備的生產維護量也大，而且電的損耗量相當驚人，這必然會給生產廠家?guī)砗芏嗖槐匾穆闊┖蛧?yán)重的資源浪費。
球磨機屬于低速重載設備，裝載量大，起動力矩也很大，一般需要加裝液力耦合器來完成傳動系統的啟動和調速。采用的驅動方式是：三相交流電動機—液力耦合器—齒輪減速器—皮帶輪減速器。由于球磨機屬恒轉矩負載，在用液力耦合器調速時，其調速效率等于調速比，有很大一部分能量在液力耦合器中被浪費掉。
因此球磨機負載特性如下：
●啟動轉矩大；
●負載變化隨料筒內的物料變化大；
●負載慣大，要考慮泵升電壓的響應；
●球磨機需要根據應用在一定范圍內進行調速和正反向。
2.5客戶特點及其要求：
某礦山公司選礦廠位于浙江省，該廠于1959年成立，為浙江省黑色金屬礦采選規模最大企業，屬全國地方獨立中型礦山。旗下的漓鐵礦業有限公司主要產品為鐵礦石，規模為采礦115萬噸/年，主要工藝技術采用豎井平峒開拓，無底柱分段崩落法開采。
(1)某礦山公司選礦廠電動機參數：
|
額定功率 |
額定電壓 |
轉速r/min |
效率% |
功率因數cosф |
最大轉矩/額定轉矩 |
|
315KW |
6KV |
736 |
94.2 |
0.88 |
2.01 |
(2)原電機起動為星三角起動；
(3)系統調速采用液力耦合器方式；
(4)對變頻器的具體要求：
--變頻器需完成快速啟停控制，一路4-20mA模擬量輸出；
--需要調速和正反向；
--正反向間隔時間低于1分種；
--輸出電壓穩定，輸出電流波形為正弦波；
--電機啟動轉矩大于180%額定轉矩；
--轉矩響應小于20ms。
3.變頻器配置方案
3.1 變頻器配置原則
使用變頻器驅動球磨機，能使球磨機系統啟動平滑、研磨效率較高、產量提高、能耗降低。
一般來說，變頻器配置原則是：
●改造后的設備要有足夠的起動轉距，使電機平穩運行；
●滿足球磨機低速時的正常運行；
●滿足工藝控制要求；
結合該選礦廠現場實際，我司選擇了Goodrive5000系列矢量高性能矢量變頻器，進行其鐵礦球磨機的控制。

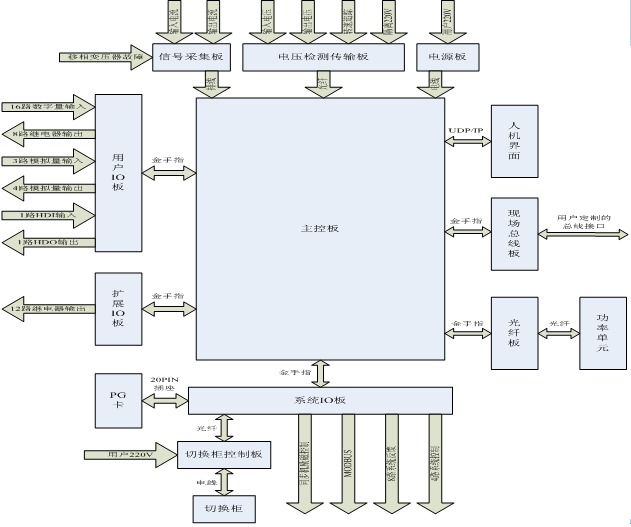

3.2 Goodrive5000系列變頻器特性
●技術新穎
串聯多重化疊加技術的應用實現了真正意義的高-高電力變換，無需降壓升壓變換，降低了裝置的損耗，提高了可靠性，解決了高壓電力變換的困難。串聯多重化疊加技術的應用還為實現純正弦波、消除電網諧波污染開辟了嶄新的途徑。
●科技含量高
--采用大規模門陣列CPLD電路，實現了PWM控制的高度實時性、快速性和準確性；
--特別設計的H橋逆變電路，已獲得了國家專利，為系統運行的可靠性提供了保障；
--完善的功率單元旁通技術，已獲得了國家專利，進一步提高了系統運行的可靠性；
--優秀的DSP+FPGA+ARM嵌入式三核控制技術；
--中性點偏移、支持兩單元旁路；

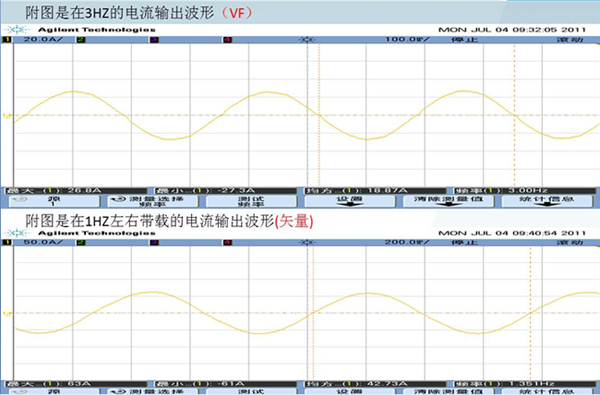

--高性能的無PG矢量控制技術。1Hz滿扭矩輸出，可在2.5秒把變頻器從0Hz拖到50Hz；
--優良的低頻控制性能；可在10Hz以下輸出完美波形；
--瞬停不停，重載累設備電網電晃1.1秒不停機，風機累能夠做到電網電晃5秒不停機。

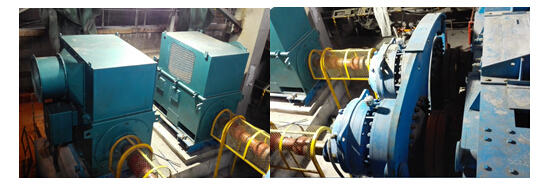

4.客戶現場具體使用效果
該系統Goodrive5000變頻器具有很高的電路抗干擾性能。±15%電壓波動設計，能承受瞬間200%沖擊電流，低頻轉距大,適應中國電網和工況；電流沖擊抑制能力強，負載大范圍波動時，能安全穩定運行；完善的電機拖動保護功能，具有過載、過流、過壓、欠壓、短路、缺相及斷電保護。
4.1客戶收益
英威騰Goodrive5000系列變頻應用在客戶鐵礦球磨機傳動系統上的優點：
●極強的過載能力，很好地滿足了球磨調速過程中負載頻繁變化的情況
●與液力耦合器調速方式相比，變頻器方案能提高效率，達到很好的節能效果，
●系統維護更加簡單
●可以通過變頻器，提高自動化水平，便于通過PROFIBUS-DP或Modbus組網控制,基至可以組成三級網絡控制系統；
●變頻器的軟啟動功能，使球磨機的啟動電流<2倍額定電流，可以降低對電網及用電設備的沖擊。而使用工頻啟動，沖擊電流高達6~8倍；
●可以自動按設定的多段PLC運行，并具有停機記憶功能及清除記憶功能；
●通過優化工藝參數可實現更多節能。
4.2客戶評價
通過在客戶鐵礦球磨機長時間的運行觀察和一線員工的反饋，由GD5000變頻器驅動的鐵礦球磨系統運行良好，與傳統的液力耦合器的方式相比，節電率高達8%~15%以上，當鐵礦原材料或工藝變更后，可以方便地通過電位器、觸摸屏或上位機，改變?cè)O(shè)備置，達到調速控制。
5.結束語
球磨機通過變頻器改造后，可以達到一定節能的目的；但主要還是可以達到工藝改造的目的，提供全廠的自動化水平，形成多級網絡控制系統；改善電機運行性能和啟動特性。提高系統的調速精度、轉矩動態精度。英威騰GD5000系列變頻器在某礦山公司選礦廠球磨機上的應用，必將帶來更多的成熟應用和效率提高。
參考文獻：
[1]《GD5000變頻器產品說明書》深圳市英威騰電氣股份有限公司
