1.項目概述
太原鋼鐵（集團）有限公司下屬某耐火材料廠，是中國耐火材料行業大型生產企業之一。始建于1931年。現占地面積22萬平方米，建筑面積10.5萬平方米，設備總重7423噸，年銷售收入穩定在5000萬元以上。經過多年來改造和新建，目前已發展成為一個集研制開發、生產、檢測、營銷于一體的綜合性大型耐火材料企業，是山西省最大的耐火材料企業。公司依托山西能源重化工基地，充分利用山西省豐富的優質耐火原材料資源，依靠先進的生產及檢測裝備、雄厚的技術實力、科學的管理方法，綜合生產能力、產品質量和經濟效益不斷提高，具備為廣大用戶提供十多個系列近百個品種、牌號的普通及特種耐火材料制品的能力。公司技術先進，設備精良，檢測手段齊全。裝備有6000噸等靜壓成型機，1000、800、630噸摩擦壓磚機8臺，振動成型壓磚一臺及400噸、315摩擦壓磚機；高速熱混練機4臺，高溫隧道窯2條，梭式窯1條，氮化燒成電爐3座，回轉窯1條；各種破粉碎設備、混練設備、攪拌機、稱量包裝設備檢測設備等。
耐火材料產品主要包括優質精煉爐用鎂鈣磚、鎂碳磚、鋁鎂碳磚、RH浸漬管,鋼包透氣磚、滑動水口磚,高爐及熱風爐高鋁磚,整體吹氬噴槍、鐵水預處理噴槍，氮化硅結合碳化硅磚、鋁碳化硅磚，連鑄“三大件”及各種高性能不定形耐火材料和預制產品等，部分產品達到國際先進水平。
本工程裝設總?cè)萘繛?.5MVar 10kV動態無功補償裝置1套，裝置主要包括：一套額定容量±1.5Mvar的以IGBT為核心部分的SVG型靜止無功發生器以及兩套10kV戶內高壓無功補償成套裝置。
10kV戶內高壓無功補償成套裝置分別為：
(1)裝置容量：900 kVar ,電容器分組：300kVar+300kVar+300kVar，分為3組,投切方式：跟蹤系統無功負荷變化，自動匹配投切電容器組；
(2)裝置容量：600 kVar ,電容器分組：300kVar+300kVar，分為2組,投切方式：跟蹤系統無功負荷變化，自動匹配投切電容器組。
2.項目方案
● 周圍空氣溫度
最高溫度： 40 ℃
最低溫度：-30 ℃
最大日溫差：25 ℃
● 海拔高度：950m
● 最大風速：10m/s
● 地震烈度: Ⅷ度
● 污穢等級: Ⅳ級
● 覆冰厚度:10mm
3.工程條件
3.1電網側系統概況
1）系統額定電壓：10kV
2）系統最高電壓：10.5kV
4）系統額定頻率：50Hz
5）系統中性點接地方式：10kV中性點不接地
6）主變電壓變比：10±2x2.5%/0.4 kV
7）主變一次繞組接線方式：角型接線
8）母線運行方式：單母分段
3.2補償側系統概況
1）系統電壓：10kV
2）系統最高電壓：10.5kV
3）系統額定頻率：50Hz
4）10kV系統最小短路容量 ：MVA
5）系統中性點接地方式：不接地
6）10kV側電流變比：200/5A
7）主變二次繞組接線方式：/角形接線
8）母線運行方式： 單母分段 分列運行

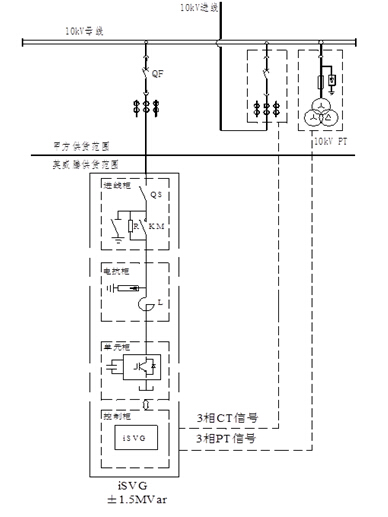

圖1 iSVG系統主接線圖

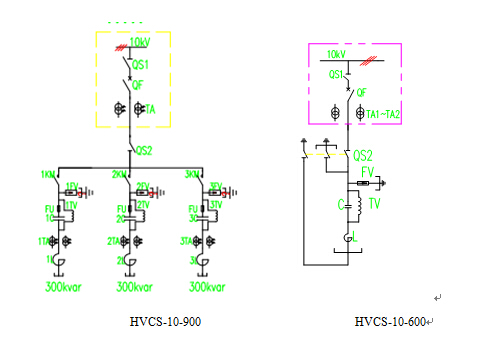

圖2 10kV戶內高壓無功補償成套裝置接線圖

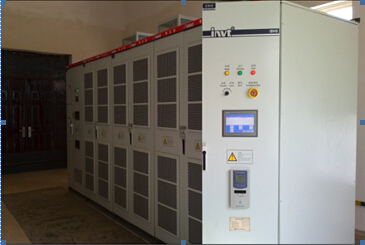

圖3 現場iSVG圖片
iSVG以及10kV戶內高壓無功補償成套裝置投運后運行正常，滿足了該廠降壓電站對于無功補償裝置的要求，順利通過了當?shù)仉姌I(yè)局的驗收。
4.iSVG運行特點分析
● 并網電壓諧波小于1%
--采用獨特的直流電壓平衡技術及多電平矢量控制技術，并網電壓諧波更小，排除背景諧波，裝置并網電壓諧波小于1%；

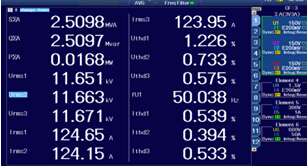

圖4 并網諧波電壓
● 并網電流無沖擊
--采用精確的電網同步技術和自勵啟動技術，并網電流無沖擊；
● 矢量控制，響應速度小于5ms
--采用矢量控制，響應時間小于5ms。對快速沖擊負荷和閃變具有更好的補償效果；

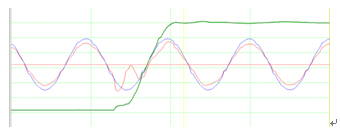

圖5 感性到容性電流階躍響應
● 補償功能多樣化
--具有無功補償、諧波補償、穩壓補償、三相不平衡補償?shù)裙δ埽?/p>
圖6 無功補償輸出電壓電流波形
● 多重保護功能
--具有17種保護功能，確保設備安全運行。包括電網過壓保護、電網欠壓保護、電網電壓不平衡保護、電網缺相保護、直流側總過壓保護、直流側電壓不平衡保護、過載保護等；
● 正面維護結構設計
--采用正面維護，設備靠墻安裝，大大節約了設備占地面積，方便用戶維護和檢修。
5.iSVG產品概述
iSVG高壓靜止無功發生器是英威騰公司研發生產的靜止型高壓動態無功補償設備，既可補償無功，也能補償諧波，屬于最新一代無功補償產品，廣泛應用于電力行業、新能源發電場、軌道交通、冶金行業和煤礦行業，可用來提高系統功率因數和治理諧波、抑制電網電壓波動和三相不平衡，有效改善系統電能質量和用電環境。其主要功能如下：
● 降低線損，提高線路輸電穩定性；
● 維持受電端電壓，加強系統電壓穩定性；
● 抑制電壓波動和閃變；
● 補償負荷無功，提高系統功率因數；
● 抑制電網三相不平衡。
6.客戶收益
● 功率因數一直維持在0.98以上，滿足接入電網要求；
● 穩定了該廠降壓電站10kV母線側的電壓，電壓波動d%<2%；
● 整體解決該廠降壓電站能質量問題，提高并網成功率；
● 動態連續調節，補償該廠降壓電站無功需求。
參考文獻
[1]《iSVG高壓靜止無功發生器產品說明書》 深圳市英威騰電氣股份有限公司
