1.引言
由于工業發展以及生活導致環境污染問題越來越嚴重，引起工業化國家的重視，全社會正在重視和處理污染問題。于是污水處理顯得刻不容緩，公司經營的過濾產品訂單巨長，而隨著工業控制技術的發展，對于污水處理控制，自動化需求也越來越高。
壓濾機是一種常用的固液分離設備，廣泛用于化工、制藥、冶金、染料、食品、陶瓷以及環保等行業。利用一種特殊的過濾介質，通過螺桿泵等泵類對對象施加一定的壓力，使得液體滲析出來。
2.控制要求
使用英威騰Goodrive200A驅動單螺桿泵電機，從污泥池中抽取污泥送往壓濾機中過濾，達到固液分離的效果。過濾完成后，然后再由另一臺英威騰變頻器驅動單螺桿泵，往壓濾機鼓模板中打水，進一步擠壓物料中的水分，達到更好的過濾效果（即降低含水率）。運行過程中，由現場安裝在管道上的壓力變送器檢測壓力并反饋到儀表控制器，通過PID控制器輸出頻率給定變頻器，從而實現恒壓供料的控制，使污泥的運送穩定的進行，達到最佳的過濾效果。
3.英威騰變頻器介紹
Goodrive200A變頻器是英威騰公司開發的新一代矢量型變頻器，可用來控制異步交流感應電機，產品采用與目前國際最領先完全同步的無速度傳感器矢量控制技術，運用DSP控制系統，并且強化產品的可靠性和環境的適應性，功能更優化，應用更靈活，性能更穩定。
Goodrive200A變頻器具有優異的矢量控制性能，實現轉矩控制、速度控制的一體化，能滿足不同客戶多種應用需求。同時，Goodrive200A變頻器具有超出同類產品的防跳閘性能和適應惡劣電網、溫度、濕度和粉塵能力，極大提高產品可靠性。
4.系統方案圖

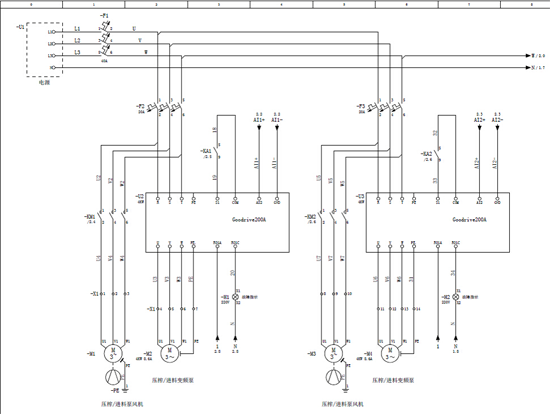

圖1 主電路

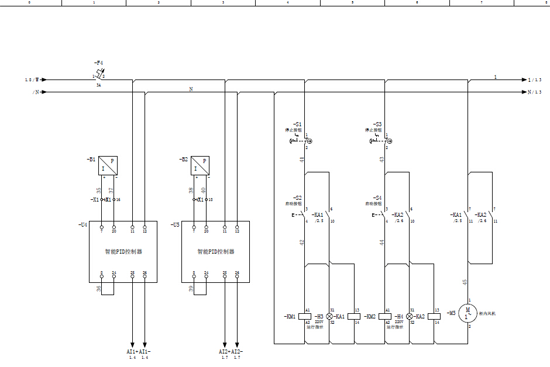

圖2 控制電路

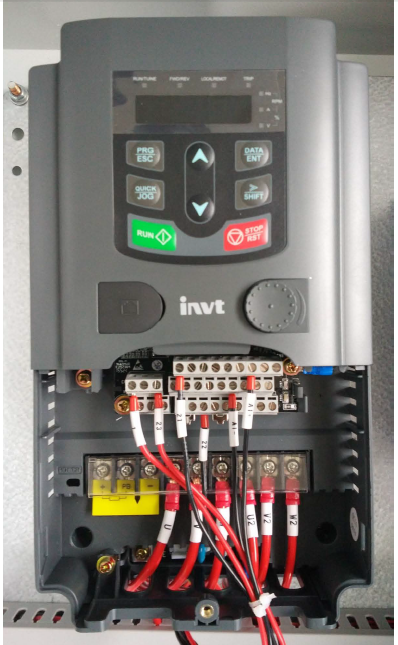

圖3 實際接線圖

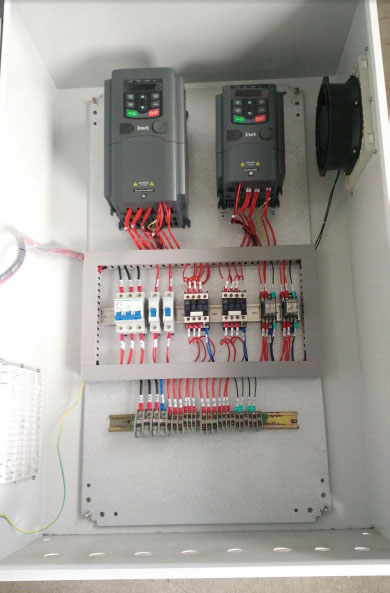

圖4 柜內接線

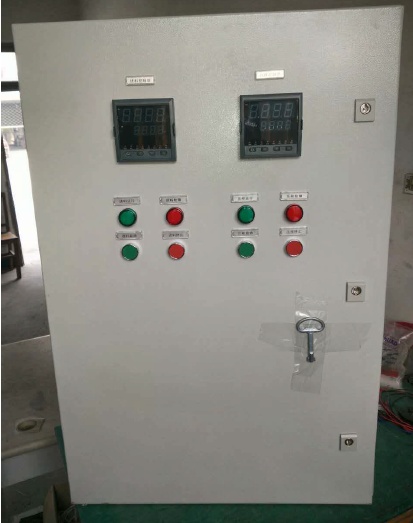

圖5 柜體布局

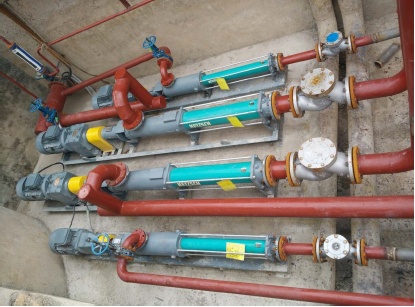

圖6 現場控制泵圖

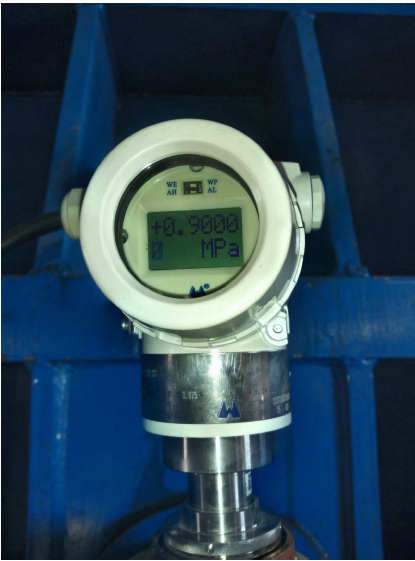

圖7 現場儀表
5.結束語
由于螺桿泵啟動轉矩非常大，這就需要矢量型變頻器，啟動轉矩大，且過載能力強，Goodrive200A變頻器的過載能力是150%額定電流1分鐘，180%額定電流10秒，200%額定電流1秒，起動轉矩為0.5HZ/150%(無PG矢量控制)，經過現場試驗，能夠完美的啟動螺桿泵并穩定地運行，之前用其他品牌的變頻器均存在起動能力不足，跳過電流故障的現象，也都徹底解決，沒有再出現過。 眾所周知，PID控制的最終結果，是恒壓控制運行，而對于螺桿泵的恒壓控制，不像恒壓供水，因?yàn)槭冀K有要用水的地方，螺桿泵輸送的物料，送往壓濾機，而壓濾機是個密閉的空間，隨著容積的增加，濾液的減少，到最后要使得恒壓運行，變頻器的頻率將會越來越低，經現場試驗幾個過濾周期，在3HZ頻率上還能夠穩定運行并保持恒壓，完美實現客戶預期效果。
參考文獻
[1] 《英威騰 Goodrive200A系列變頻器 產品說明書》深圳市英威騰電氣股份有限公司
