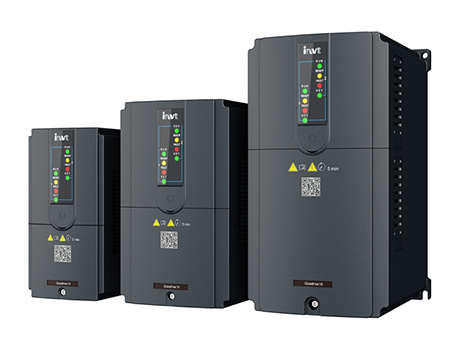

Goodrive18是一款簡易型二合一變頻器，具有優異的驅動性能和控制功能，硬件配置豐富、軟件功能強大、結構設計優化，在易用性及可靠性上均有提升 。適用于同一設備需求2臺及以上相同功率或相近功率變頻器的應用場合。
電壓等級：AC 380V (-15%)~440V(+10%)
功率范圍：0.75kW-7.5kW
控制方式：V/F控制、無PG矢量控制
電機類型：異步電機
我們保證在24小時之內提供專業的產品咨詢、詳細的技術資料及由電氣專業人員提供合理的 設計方案。對您所要求的產品進行統一、合理報價。我們隨時歡迎您的考察。
銷售熱線：13387579833
售前咨詢：027-84777246Goodrive18是一款簡易型二合一變頻器，具有優異的驅動性能和控制功能，硬件配置豐富、軟件功能強大、結構設計優化，在易用性及可靠性上均有提升 。適用于同一設備需求2臺及以上相同功率或相近功率變頻器的應用場合。
電壓等級：AC 380V (-15%)~440V(+10%)
功率范圍：0.75kW-7.5kW
控制方式：V/F控制、無PG矢量控制
電機類型：異步電機

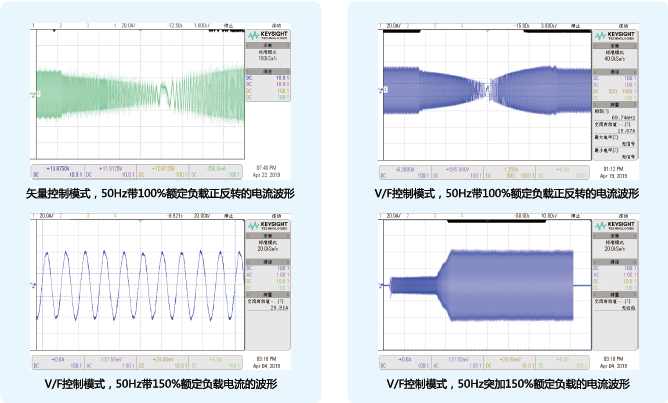

1、優異的控制性能: 支持V/F 控制，無PG 矢量控制

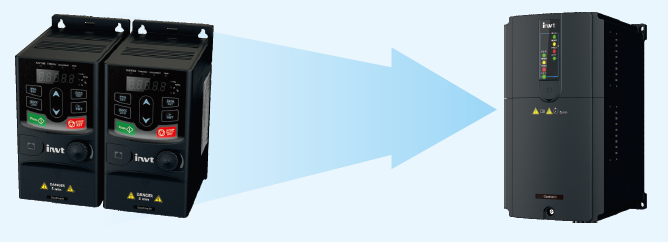

2、雙軸驅動，合二為一: 告別傳統一拖一模式，節能高效

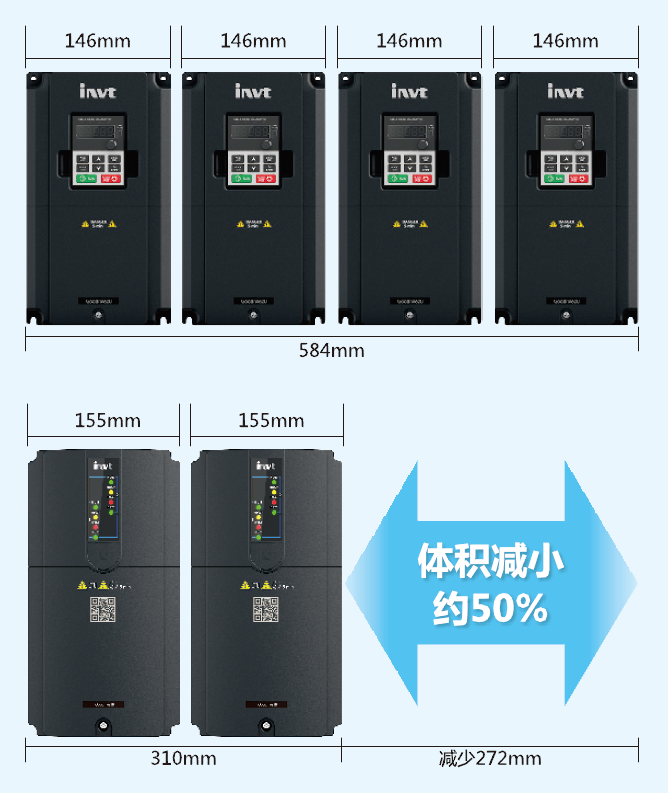

3、結構升級，小巧易用: 緊湊式設計，支持并排安裝，合理利用空間，體積最大可減少約50%，為客戶節省陳柜成本。
以AC3PH 380V 5.5kW為例：

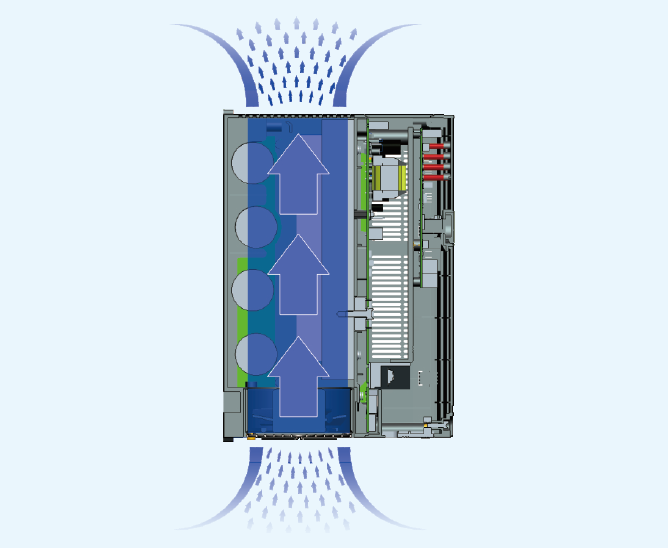

4、安全可靠： 獨立風道設計，有效提升變頻器的防護效果。
5、應用范圍：適用于同一設備需求2臺及以上相同功率或相近功率的應用場合，可廣泛應用于食品機械、塑料機械、石材機械、紡織機械、包裝設備、輸送設備等.
|
功能描述 |
規格指標 |
|
|
技 術 控 制 性 能 |
輸入電壓(V) |
-4機型：三相 380V(-15%)~440V(+10%) |
|
輸出頻率(Hz) |
0~400Hz |
|
|
控制方式 |
V/F控制模式，無PG矢量控制模式 |
|
|
電機類型 |
異步電機 |
|
|
調速范圍 |
1：100 |
|
|
速度控制精度 |
±0.2%(無PG矢量控制) |
|
|
速度波動 |
± 0.3%(無PG矢量控制) |
|
|
轉矩響應 |
<20ms(無PG矢量控制) |
|
|
轉矩控制精度 |
10%（無PG矢量控制） |
|
|
起動轉矩 |
0.5Hz 150% (無PG矢量控制) |
|
|
過載能力 |
150%額定電流1分鐘，180%額定電流10秒，200%額定電流1秒。 |
|
|
運 行 控 制 特 性 |
頻率設定方式 |
鍵盤數字設定、模擬量設定、多段速運行設定、簡易PLC設定、PID設定、MODBUS通訊設定等?？蓪?shí)現設定的組合和設定通道的切換。 |
|
自動電壓調整功能 |
當電網電壓變化時，能自動保持輸出電壓恒定。 |
|
|
故障保護功能 |
提供全面故障保護功能：過流、過壓、欠壓、過熱、缺相、過載等保護功能。 |
|
|
外 圍 接 口 |
模擬輸入 |
AI2：0~10V/0~20mA 電壓電流類型可通過功能碼P05.49選擇 AI3：-10V~10V電壓 AI2/AI3最小分辨率10mV/20mV |
|
模擬輸出 |
1、輸出范圍：AO1/AO2，0～10V電壓或0～20mA電流 2、電壓或電流型輸出由控制板跳線選擇。 3、滿量程時誤差±1%，25℃ |
|
|
數字輸入 |
8路普通輸入，最大頻率1kHz； |
|
|
繼電器輸出 |
兩路可編程繼電器輸出： RO1A常開，RO1B常閉，RO1C公共端； RO2A常開，RO2B常閉，RO2C公共端； 觸點容量：3A/AC250V。 |
|
|
其 它 |
安裝方式 |
壁掛安裝 |
|
制動單元 |
無 |
|
|
EMI濾波器 |
可選配外置濾波器滿足IEC61800-3 C3/C2等級要求。 |
|
|
運行環境溫度 |
-10~50℃，40℃以上每升高1℃降額1% |
|
|
防護等級 |
IP20 |
|
|
污染等級 |
2級 |
|
|
安規 |
滿足CE要求 |
|
|
冷卻方式 |
強制風冷 |
|
