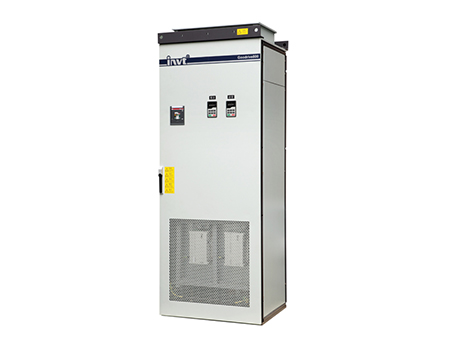

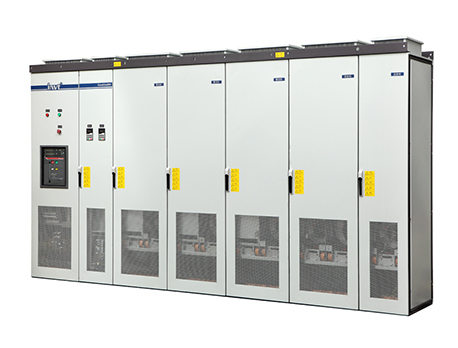

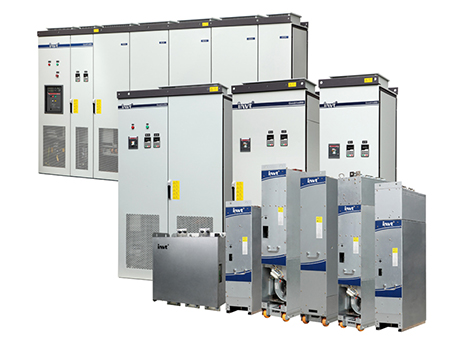

Goodrive800系列工程傳動產品按照重載工況設計，面向高過載能力、高可靠性、持續作用的應用場合，如冶金、港機、起重、岸電、石油、石化、市政、化工、電力、建材、礦業、船舶、造紙、測功機、EPS等行業。
我們保證在24小時之內提供專業的產品咨詢、詳細的技術資料及由電氣專業人員提供合理的 設計方案。對您所要求的產品進行統一、合理報價。我們隨時歡迎您的考察。
銷售熱線：13387579833
售前咨詢：027-84777246Goodrive800系列工程傳動產品按照重載工況設計，面向高過載能力、高可靠性、持續作用的應用場合，如冶金、港機、起重、岸電、石油、石化、市政、化工、電力、建材、礦業、船舶、造紙、測功機、EPS等行業。

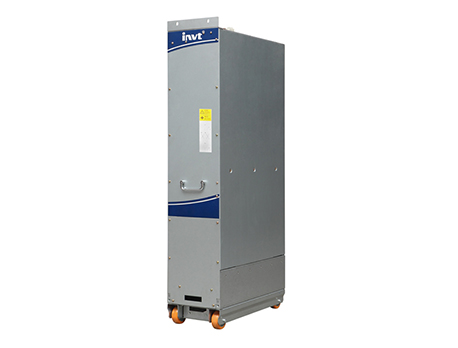

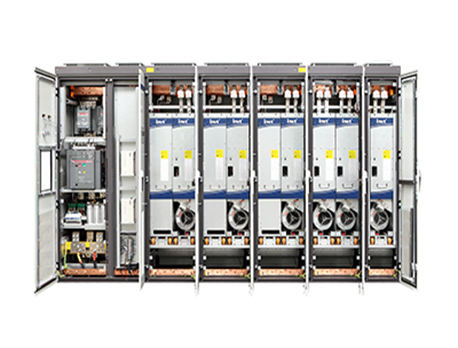

● 模塊化設計，結構緊湊而完整
模塊化設計，方便成柜，易于維護，結構緊湊，節省空間；
控制單元與功率單元采用光纖通訊，電氣隔離，EMC性能強，提升產品可靠性，長距離通訊，利于控制單元與主傳動回路的分布式安裝；
LCL PWM濾波單元，有效降低網側諧波；
● 用戶界面友好，接口豐富
友好的用戶界面，方便用戶測試與運行；
豐富的I/O接口，標準I/O能夠滿足大部分用戶需求；
多種通訊方式，可與多種現場總線連接；
● 功能豐富，滿足多種應用場合需求
寬范圍的功率等級：380V:4KW-9.6MW,500V:4KW-9.6MW,660V:22KW-12MW；
安全功能：提供STO（安全轉矩截止）、SS1（安全停車1）、SLS（安全限速）和SBC（安全抱閘）安全功能保護；
熔斷保護：有效隔離故障單元避免故障擴大到整個系統；
電機溫度檢測：實時監控電機溫度，保護電機的安全運行，同時優化電機的控制性能；
控制電源支持雙回路供電：控制單元可選擇外部AC 220V電源獨立供電或直流母線供電；
安規及EMC：產品通過國際權威認證機構TUV SUD的CE認證測試。
| 產品型號 | Goodrive800-26系列 | Goodrive800-11系列 | Goodrive800-51系列 | |
| 功能描述 | 規格指標 | |||
| 功率輸入 | 額定輸入電壓（V） | AC 3PH 380V(-15%)～440V(+10%) AC 3PH 380V(-10%)～550V(+10%) AC 3PH 520V(-15%)～690V(+10%) |
380V：DC 350V～800V 500V：DC 450V～1000V 660V：DC 570V～1200V |
|
| 額定輸入頻率（Hz） | 50Hz/60Hz，允許范圍47～63Hz | - | ||
| 額定輸入效率(%) | 95%以上 | 97%以上 | 98%以上 | |
| 額定輸入功率因數(%) | 98%以上 | - | - | |
| 額定輸入電流諧波(%) | <5% | - | - | |
| 功率輸出 | 額定輸出電壓（V） | 0～1.15*輸入電壓 | 0～輸入電壓 | 0～0.7VDC |
| 額定輸出頻率（Hz） | 0～400Hz | |||
| 運行控制性能 | 控制方式 | V/F，閉環矢量，開環矢量 | ||
| 電機類型 | 異步電機、同步電機 | |||
| 啟動轉矩 | 閉環矢量：0Hz/200%； 開環矢量：異步機：0.25Hz/150%； 同步機：2.5Hz/150%； |
|||
| 載波頻率 | 1~8kHz | |||
| 調速比 | 閉環矢量：1:1000；開環矢量：1:100 | |||
| 速度控制精度 | 閉環矢量：±0.1%最高速度；開環矢量：±0.5%最高速度 | |||
| 轉矩控制精度 | 閉環矢量：1%；開環矢量：5% | |||
| 轉矩響應時間 | 閉環矢量：<0.1ms；開環矢量：<20ms | |||
| 限流功能 | 最大可設至200%額定電流 | |||
| 功率單元并聯不均流度 | 不大于5%單元額定電流 | - | - | |
| 系統并聯不均流度 | 不大于5%系統額定電流 | - | - | |
| 母線電壓檢測精度 | 過壓點的±1% | |||
| 輸出電流檢測精度 | 額定電流的±3% | |||
| 端子模擬量輸入分辯率 | 不大于20mV | |||
| 端子開關量輸入分辯率 | 不大于2ms | |||
| 保護功能 | 過載保護 | 150%額定電流60s，180%額定電流10s，200%額定電流1s | ||
| 過壓保護 | 380V：母線800V過壓；500V：母線1000V過壓；660V：母線1200V過壓 | |||
| 欠壓保護 | 380V：母線350V欠壓；500V：母線450V欠壓；660V：母線570V欠壓 | |||
| 故障保護功能 | 提供30種以上故障保護 | 單元提供近20種單元故障保護 | ||
| 安全保護功能 | 提供STO、SS1、SSL、SBC保護功能 | - | - | |
| 其它 | 音頻噪音 | <90dB | <75dB | <75dB |
| 安裝方式 | 落地安裝 | 柜內安裝 | ||
| 運行環境溫度 | -10~50℃，40℃以上降額使用 | |||
| 防護等級 | 標準機柜IP20以上 | 標準單元IP00 | ||
| 安規、EMC性能 | 滿足CE要求 | |||
| 冷卻方式 | 強制風冷 | |||
